Karakteristike proizvoda
OSFP serijski optički Interfejs
●4x100G PAM4 retimirani 400GAUI-4 električni interfejs
● Aktivni optički kabl
●4-kanalni VCSEL nizovi i 4-kanalni PIN foto detektorski nizovi
●Maksimalna dužina veze od 60m na OM3 ili 100m na OM4
Usklađen sa OSFP MSA
●OSFP faktor forme sa mogućnošću hot Pluggable
● U skladu sa specifikacijom OSFP modula Rev 5.0
●U skladu sa CMIS 5.2
Podrška Protokol
●U skladu sa IEEE 802.3db
●U skladu sa IEEE 802.3ck
Nisko Potrošnja energije
●Manje od 8W u temperaturnom opsegu od 0 do 70 stepeni
Prijave
● 400GBASE-SR4 400G Ethernet
●Data centar
Popularni tagovi: 400g osfp sr4 mm mpo12 optički primopredajnik, Kina 400g osfp sr4 mm mpo12 optički primopredajnik proizvođači, dobavljači, tvornica, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min |
Max |
Jedinica |
|
Temperatura skladištenja |
Ts |
-40 |
85 |
.C |
|
Case Operating Temperature |
Top |
0 |
70 |
.C |
|
Relativno Vlažnost (bez kondenzacije) |
RH |
15 |
85 |
% |
|
Napon napajanja |
Vcc |
-0.5 |
3.6 |
V |
|
Prag oštećenja primaoca, per Lane |
PRdmg |
5 |
dBm |
Preporučeni radni uvjeti
|
Parametar |
Simbol |
Min |
Max |
Jedinica |
|
Radni slučaj Temperature |
Top |
0 |
70 |
.C |
|
Relativno Vlažnost (bez kondenzacije) |
RH |
15 |
85 |
% |
|
Napon napajanja |
Vcc |
3.135 |
3.465 |
V |
|
Ukupno Potrošnja energije |
Pc |
- |
8 |
W |
|
Supply Current per kraj |
2.55 |
A |
||
|
Bit Rate |
BR |
425 |
Gbps |
|
|
Dužina vlakana uključena OM3 MMF |
60 |
m |
||
|
Dužina vlakana uključena OM4 MMF |
100 |
m |
||
|
I2C Sat Frekvencija |
0 |
400 |
kHz |
napomene:
1. Pod uslovima radnog napona napajanja od 3,465 V i temperature kućišta od 70 stepeni
Optički interfejs predajnika
|
Parametar |
Simbol |
Min |
Tipično |
Max |
Jedinica |
|
|
Brzina podataka po traci |
DR |
53.125 |
GBd |
|||
|
Modulacijski format |
PAM4 |
|||||
|
Centralna talasna dužina1 |
λ |
840 |
860 |
868 |
nm |
|
|
RMS spektralna širina |
σ |
0.6 |
nm |
|||
|
Prosječna snaga pokretanja, svaka traka |
Pavg |
-4.6 |
4 |
dBm |
||
|
Optička snaga OMA, svaka traka, max |
POMA |
3.5 |
dBm |
|||
|
OMAouter, svaka traka min |
max (TECQ, TDECQ)<1.8 dB |
max [-2.6 , max(TECQ,TECQ) –4.4] |
dBm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Transmiter i disperzioni zatvarač za oči (TDECQ), svaka traka |
TDECQ |
4.4 |
dB |
|||
|
Zatvaranje oka odašiljača za PAM4 (TECQ), svaka traka |
TECQ |
4.4 |
dB |
|||
|
Omjer izumiranja |
ER |
2.5 |
dB |
|||
|
Ekskurzija snage predajnika, svaka traka |
2.3 |
dBm |
||||
|
Tolerancija gubitka optičkog povrata |
ORLT |
14 |
dB |
|||
|
Optička snaga za TX DISABLE |
-30 |
dBm |
||||
|
Zaokruženi fluxb2 |
Veće ili jednako 86% na 19 um Manje ili jednako 30% na 4,5 um |
|||||
napomene:
1. Definira se prema performansama korištenog lasera.
2. Izmjereno u tip A1a.2 ili tip A1a.3, ili A1a.4, vlakno od 50 um, u skladu sa IEC 61280-1-4
Optički interfejs prijemnika
|
Parametar |
Simbol |
Min |
Tipično |
Max |
Jedinica |
|
|
Brzina podataka po traci |
BR |
53.125 |
Gbd |
|||
|
Modulacijski format |
PAM4 |
|||||
|
Centralna talasna dužina1 |
λ |
842 |
885 |
948 |
nm |
|
|
Prag oštećenja |
5 |
dBm |
||||
|
Prosječna snaga prijema, svaka traka |
-6.4 |
4 |
dBm |
|||
|
Primite struju, svaka traka (OMAouter) |
dBm |
|||||
|
Refleksija prijemnika |
Rr |
dB |
||||
|
Osetljivost prijemnika, svaka traka1 |
RS=max (-4.6, TECQ –6.4) |
dBm |
||||
|
Naglašena osjetljivost prijemnika, svaka traka |
-2 |
dBm |
||||
|
Rx LOS |
Utvrditi |
-15 |
dBm |
|||
|
De-assert |
-7.5 |
dBm |
||||
|
Histereza |
0.5 |
5 |
dB |
|||
napomene:
1. Osjetljivost prijemnika je informativna i definirana je za predajnik sa vrijednošću TECQ. Izmjereno test signalom usklađenosti na TP3 za BER=2.4E-4 Pre-FEC.
Informacije o naručivanju
|
Broj dijela |
Opis |
|

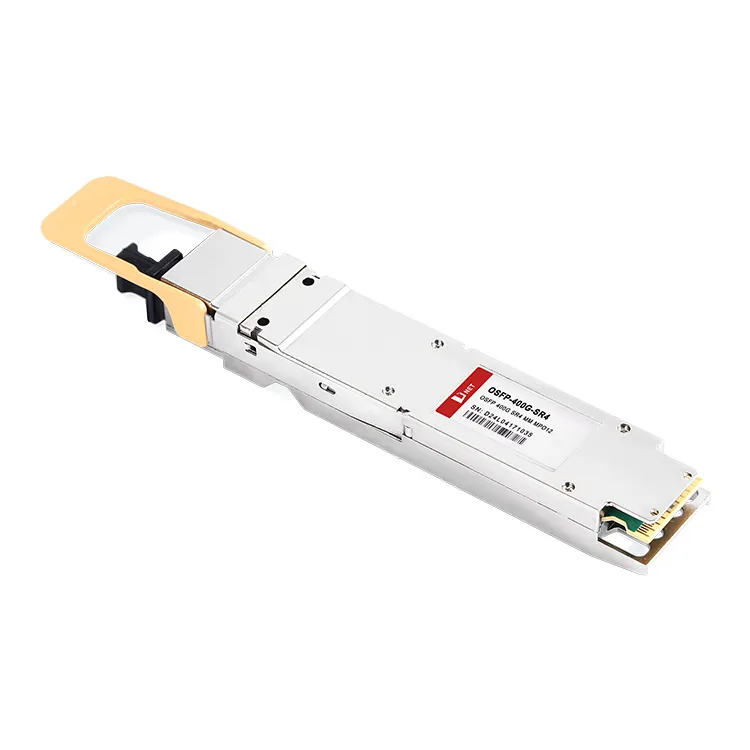

OSFP{0}}G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
FAQ
P: Koje konektore koristi 400G OSFP SR4?
P: Koje brzine prenosa podataka može da podrži 400G OSFP SR4?
