Detalji o proizvodu

40G ZR4 80KM koristi tehnologiju optičkog prijenosa multipleksiranja valova (WDM) za pretvaranje četiri 10G kanala za unos podataka u četiri WDM optička signalna kanala, koji se zatim kombinuju u jedno optičko vlakno kako bi se postigla ukupna brzina optičkog prijenosa od 40Gb/s.

Apsolutne maksimalne ocjene

Parametar	Simbol	Min.	Tipično	Max.	Jedinica
Temperatura skladištenja	TS	-40		+85	stepen
Napon napajanja	VCCT, R	-0.5		4	V
Relativna vlažnost	RH	0		85	%

Preporučeno radno okruženje

Parametar	Simbol	Min.	Tipično	Max.	Jedinica
Radna temperatura kućišta	TC	0		+70	stepen
Napon napajanja	VCCT, R	+3.13	3.3	+3.47	V
Supply Current	ICC			1000	mA
Power Dissipation	PD			3.5	W

Električne karakteristike

(TOP=0 do 70 stepeni, VCC=3.13 do 3,47 volti)

Parametar	Simbol	Min	Tip		Max		Jedinica	Napomena
Brzina prenosa podataka po kanalu		-	10.3125		11.2		Gbps
Potrošnja energije		-	2.5		5		W
Supply Current	Icc		0.75		1.3		A
Kontrola I/O Voltage-High	VIH	2.0			Vcc		V
Kontrola I/O Voltage-Low	VIL	0			0.7		V
Inter-channel Skew	TSK				150		Ps
RESETL Duration			10				Nas
RESETL Vrijeme de-potvrđivanja					100		ms
Power On Time					100		ms
Predajnik
Tolerancija jednostrukog izlaznog napona		0.3		4		V		1
Tolerancija napona zajedničkog moda		15				mV
Dif. napon prijenosa	VI	150		1200		mV
Impedancija ulazne razlike prijenosa	ZIN	85	100	115
Ulaz ovisan o podacima	DDJ		0.3			UI
Prijemnik
Tolerancija jednostrukog izlaznog napona		0.3		4		V
Rx izlazni diferencijalni napon	Vo	370	600	950		mV
Rx izlazni napon porasta i pada	Tr/Tf			35		ps		1
Totalni trepet	TJ		0.3			UI

Napomena: 20-80%

Optički parametri

(TOP {{0}} do 70 stepeni, VCC=3.0 do 3,6 volti)

Parametar	Simbol	Min	Tip	Max		Jedinica		Ref.
Predajnik
Dodjela talasne dužine	L0	1294.53	1295.56		1296.59		nm
	L1	1299.02	1300.05		1301.09		nm
	L2	1303.54	1304.58		1305.63		nm
	L3	1308.09	1309.14		1310.19		nm
Omjer potiskivanja bočnog moda	SMSR	30	-		-		dB
Ukupna prosječna snaga pokretanja	PT		-		10.5		dBm
Prosječna snaga pokretanja, svaka traka		+4	-		7		dBm
Prenesite OMA po traci	TxOMA	0.3			5.0		dBm
Razlika u snazi pokretanja između bilo koje dvije trake (OMA)					4.7		dBm
Kazna disperzije predajnika za svaku traku	TDP				2.6		dB
Omjer izumiranja	ER	5.5	6.5				dB
Definicija maske za oči odašiljača {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
Tolerancija gubitka optičkog povrata		-	-		20		dB
Prosječna Launch Power OFF predajnik, svaka traka	Poff				-30		dBm
Relativni intenzitet buke	Rin				-128		dB/HZ	1
Tolerancija gubitka optičkog povrata		-	-		12		dB
Prijemnik
Prag oštećenja	THd	0				dBm		1
Prosječna snaga na ulazu prijemnika, svaka traka	R	-24		-6		dBm
Primite električnu 3 dB gornju graničnu frekvenciju, svaka traka				12.3		GHz
RSSI tačnost		-2		2		dB
Reflectance prijemnika	Rrx			-26		dB
Primanje snage (OMA), svaka traka		-	-	-4		dBm
Primite električnu 3 dB gornju graničnu frekvenciju, svaka traka				12.3		GHz
LOS De-Asert	LOS_D			-25		dBm
LOS Assert	LOS_A	-35				dBm
LOS histereza	LOS_H	0.5				dB

Napomena: 12dB refleksije

Informacije o naručivanju

Broj dijela	Opis
QSFP{0}}G-ZR4	40G QSFP+ ZR4 80KM primopredajni modul sa potpunim digitalnim dijagnostičkim nadzorom u realnom vremenu i jezičkom za povlačenje

FAQ

1. Koji primopredajnik podržava 40Gbps?

A: QSFP+ 40G 80KM je vjerovatno najrasprostranjeniji i najpopularniji 40G primopredajnik, koji omogućava optički prijenos od 80KM.

2. Može li jednomodno vlakno podržati 40G?

A: Jednomodna optička vlakna su pogodna za prijenos na velike udaljenosti, često za pokrivanje većih regija. 40G optički modul može koristiti single-mode fiber konektor, kao što je LC interfejs.

3. Koja je razlika između QSFP28 i QSFP+?

A: QSFP+ je dizajniran da podrži brzine prenosa podataka do 40 Gigabita u sekundi (Gbps) po portu. QSFP28 Podrška za brzine prenosa podataka do 100Gbps po portu, omogućavajući brži prenos.

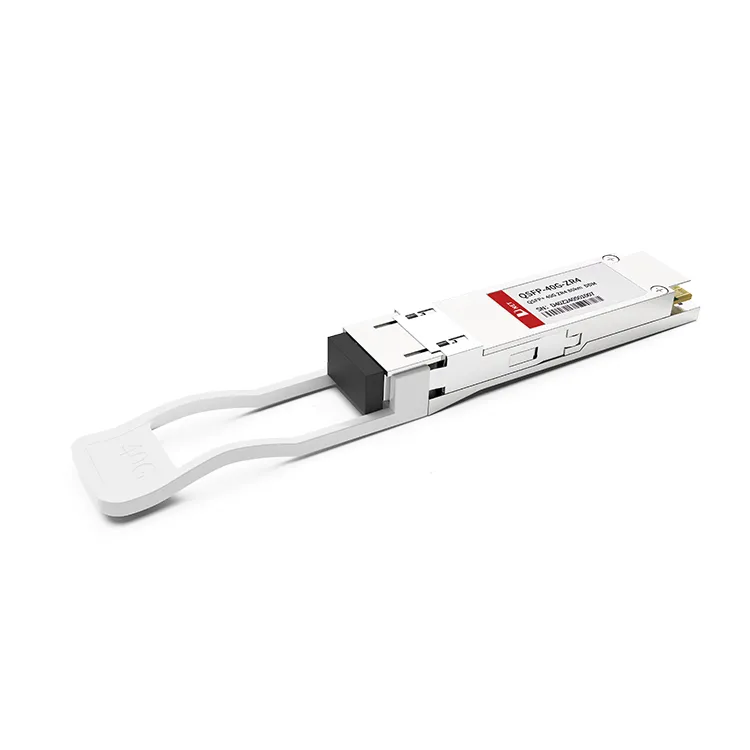

QSFP+ 40G ZR4 80KM primopredajni modul
