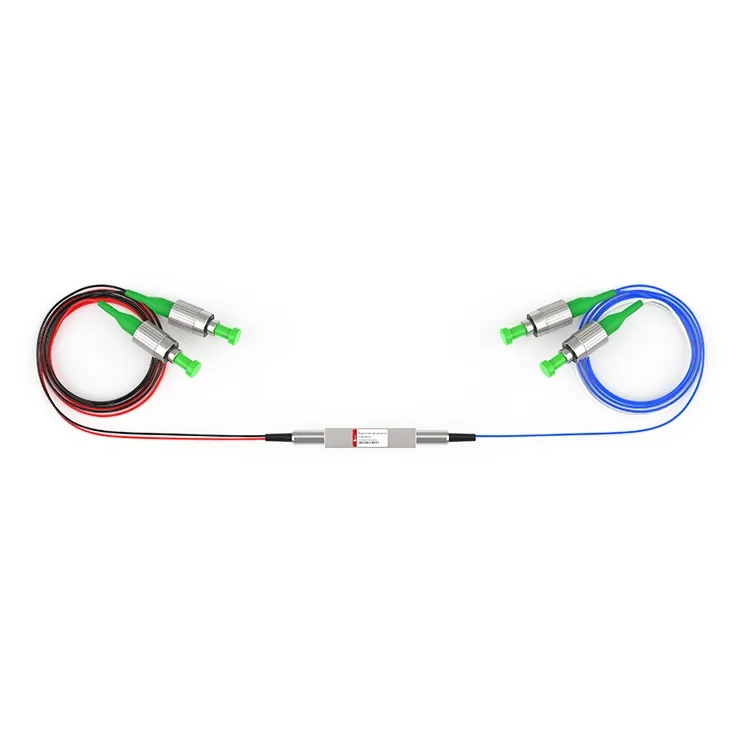

M2x2 Magneto-optički prekidač

M2x2 Magneto-optički prekidač
Magneto-optički prekidač M2X2 ima nemehaničku konfiguraciju i aktivira se električnim kontrolnim signalima. Prekidač ima male gubitke u umetanju i manji od 1,2 dB, što osigurava kvalitet prenosa i stabilnost optičkog signala i poboljšava performanse optičkog komunikacionog sistema.

Pošaljite upit

Opis

Tehnički parametri

Detalji o proizvodu

Magneto-optički prekidač ima široku primenu u vazduhoplovnoj opremi, sistemima za nadzor i senzorima, sa izuzetno stabilnim režimom zaključavanja i visokom pouzdanošću. D-NET je tvornica specijalizirana za istraživanje i razvoj, proizvodnju i prodaju optičke komunikacione opreme i uređaja, koja može pružiti OEM usluge, a magneto-optički prekidači mogu podržati prilagođenu proizvodnju.

Popularni tagovi: m2x2 magneto-optički prekidač, Kina m2x2 magneto-optički prekidač proizvođači, dobavljači, tvornica

Specifikacije performansi

Parametri	Jedinica	Specifikacije
Opseg talasne dužine	nm	1520 ~ 1580
Test Wavelength	nm	1550
Insertion Loss^{1, 2}	dB	Manje ili jednako 1,2
TDL	dB	Manje ili jednako 0.30
PDL	dB	Manje ili jednako 0.20
Povratni gubitak	dB	Veće ili jednako 50
Preslušavanje	dB	Dvosmjerno Veće ili jednako 20
Preslušavanje	dB	Jednosmjerno Veće ili jednako 35
Ponovljivost	dB	Manje ili jednako ±0.01
Vrijeme prebacivanja	nas	Manje ili jednako 100
Pulse Duration	nas	Veće ili jednako 200
Trajnost	Ciklusi	Veće ili jednako 10 milijardi
Tip prekidača	N / A	Latching
Radna struja	mA	Manje ili jednako 200
Maksimalna optička snaga	mW	Manje ili jednako 500
Radna temperatura	stepen	-5 ~ +70
Temperatura skladištenja	stepen	-40 ~ +85
Dimenzija	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Bilješka
1. Testirajte na sobnoj temperaturi i SOP.
2. Bez konektora, 0.2dB za jedan par konektora.

Mehaničke dimenzije (jedinica: mm)

Električni pogon

Funkcionalni dijagram

Informacije o naručivanju

FSW-M2x2-□-□-□-□-□-□-□

- □

Tip prekidača

Tip vlakna

voltaža

Talasna dužina

TubeTip

Vlakna Dužina

Konektor

B: Dvosmjerno

U: Jednosmjerno

SM: SM, 9/125

X: Drugi

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Drugi

250: 250um

900: 900um

X: Drugi

05: 0,5m±5cm

10: 1,0m±5cm

X: Drugi

OO: Nijedan

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Drugi

FAQ

P: Koja je razlika između M2X2 magneto-optičkog prekidača i drugih optičkih prekidača?

O: Magneto-optički prekidač koristi magnetno polje za podešavanje prebacivanja optičke putanje i ima drugačiji princip rada i performanse od drugih tipova optičkih prekidača, kao što su mehanički prekidač ili elektro-optički prekidač.

P: Da li M2X2 magneto-optički prekidač podržava rad u više načina?

O: 2X2 magneto-optički prekidači obično podržavaju multi-mode rad, pogodni za različite načine zahtjeva za prijenos vlakana, D-NET magneto-optički prekidači mogu podržati prilagođavanje.
