Product Highlight

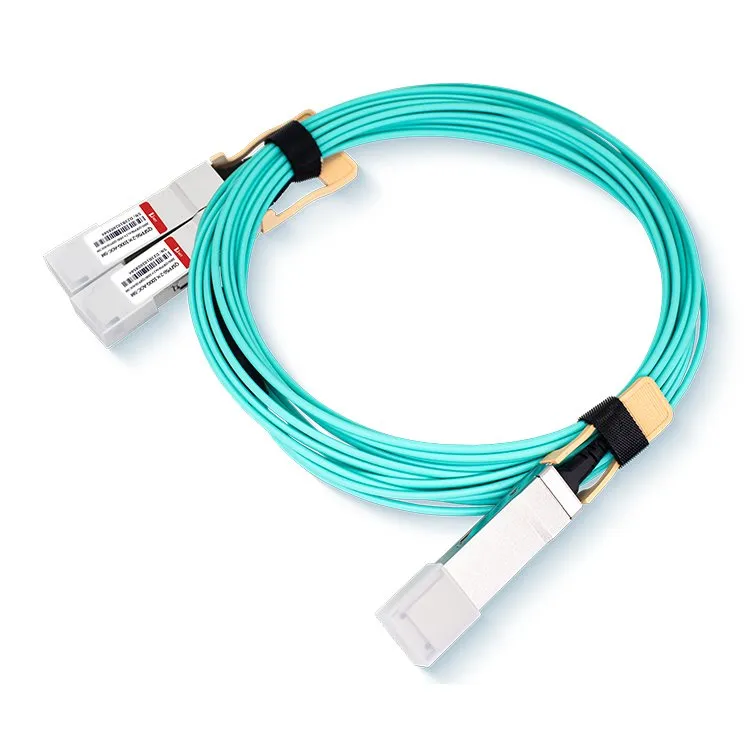

● Aktivni optički kabl sa prekidom od QSFP56 200G do dva QSFP28 100G
● Brzina prenosa podataka do 53,125 Gbps po kanalu PAM4 modulacija
● Integrisani 850nm VCSEL niz i PD niz
● Implementirana DDM funkcija
● Mogućnost spajanja na vruće
● Mala disipacija energije,<4W on 200G end, <3W on 100G end
● Raspon temperature komercijalnog radnog kućišta: 0 stepen do 70 stepeni
● U skladu sa ROHS2.0

Prijave

● Data centri i Cloud mreže
● 200G InfiniBand HDR sistemi

Popularni tagovi: QSFP56 200G do 2X100G breakout AOC kabel, Kina QSFP56 200G do 2X100G breakout AOC kabel proizvođači, dobavljači, tvornica, Qsfp56-2x100g-aoc Qsfp56-2x100g-aoc

Apsolutne maksimalne ocjene

Proizvod	Modula tion	Protokol	Nominalna stopa				Specifikacije
			agregat (Gbps)	Električni Lanes (Gbaud)		ppm	Velika brzina Električni	Pre-FEC Max BER	Link
200G kraj	PAM4	IEEE802.3cd	212.5	26.5625		±100	200GAUI-4	1E-6 za InfiniBand HDR; 2.4E-4 za 200GBAS E-SR4	0.5 ~ 100m
Po 100G kraj	PAM4	IEEE802.3cd	106.25		26.5625	±100	200GAUI-4

Parametar	Simbol	Jedinica		Min	Max
Radna temperatura kućišta	Top		stepen	0	70
Raspon temperature skladištenja	Ts		stepen	-40	85
Relativna vlažnost	RH		%	0	85
Napon napajanja	Vcc		V	-0.5	3.6

Preporučeni radni uvjeti

Parametar

Simbol

Jedinica

Min

Tip

Max

Temperatura radnog kućišta

Domet

Tca

Napon napajanja

Vcc

3.135

3.3

3.465

Definicija električnih priključaka

Parametar	Simbol	Jedinica	Min	Tip	Max	Bilješke
Napon napajanja	VCC	V	3.135	3.3	3.465
Potrošnja energije	Pc	W			4	200G kraj
Potrošnja energije	Pc	W			3	100G kraj
Predajnik
Ulazna diferencijalna impedansa	RIN	Ω	80	100	120
Pokret za jednokratni unos podataka	VIN	mVp-p	90		500

Napon onemogućavanja prijenosa	VDIS	V	2		VCCHOST
Transmit Enable Voltage	VEN	V	VEE		VEE+0.8
Transmit Fault Assert Voltage	VFA	V	2		VCCHOST
Transmit Fault De-Assert Voltage	VFDA	V	VEE		VEE+0.8
Prijemnik
Single Ended Data Output Swing	VOD	mVp-p	200		500
LOS greška	VLOSFT	V	2		VCCHOST
LOS Normal	VLOSNR	V	VEE		VEE+0.8
Nepodudarnost diferencijalnog završetka		%			10
IIC komunikacija
IIC Taktna frekvencija	-	KHZ	/	100	400
istezanje sata	-	nas	/	/	500

Memorijska karta modula

Kompatibilan sa CMIS-om rev 4.0/ SFF8636

Informacije o naručivanju

Broj dijela	Opis
Q56-2Q28-200G-1M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 1M
Q56-2Q28-200G-3M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 3M
Q56-2Q28-200G-5M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 5M
Q56-2Q28-200G-7M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 7M
Q56-2Q28-200G-10M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 10M
Q56-2Q28-200G-15M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 15M
Q56-2Q28-200G-20M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 20M
Q56-2Q28-200G-30M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 30M
Q56-2Q28-200G-40M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 40M
Q56-2Q28-200G-50M	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC 50M
Q56-2Q28-200G-xxM	200G QSFP56 SR4 do 2xQSFP28 SR2 AOC xxM

FAQ

1. Šta je aktivni optički kabl?
O: Aktivni optički kabl (AOC) je kabl za prenos podataka velike brzine koji integriše tehnologiju optičkih vlakana sa električnim komponentama kako bi omogućio prenos signala podataka na velikim udaljenostima. Često se koristi u aplikacijama kao što su centri podataka, računari visokih performansi i mrežni sistemi.

2. Koja je razlika između aktivnih i pasivnih kablova?
O: Ukratko, dok i aktivni i pasivni kablovi služe u svrhu prenošenja signala, aktivni kablovi sadrže ugrađene elektronske komponente za aktivno upravljanje i poboljšanje signala, dok se pasivni kablovi oslanjaju isključivo na inherentna svojstva provodnog materijala za prenos signala. .

3. Koja je maksimalna dužina aktivnog optičkog kabla?
O: Maksimalna dužina aktivnog optičkog kabla može varirati u zavisnosti od faktora kao što su kvalitet kabla, brzina prenosa podataka i specifična tehnologija koja se koristi. Međutim, aktivni optički kablovi imaju potencijal da dostignu znatno veće udaljenosti prenosa u poređenju sa pasivnim kablovima. U nekim slučajevima, aktivni optički kablovi mogu postići udaljenosti prijenosa do nekoliko stotina metara ili čak kilometara, ovisno o tehnologiji i primjeni. Važno je napomenuti da će specifična maksimalna dužina ovisiti o specifikacijama proizvoda koje daje proizvođač aktivnog optičkog kabela.
