Product Highlights
● Broj kanala: Podržava do 18 nezavisnih kanala, omogućavajući multipleksiranje 18 različitih talasnih dužina na jedno vlakno.
● Opseg talasnih dužina: radi u opsegu grubog multipleksiranja po talasnim dužinama (CWDM), obično u rasponu od 1270 nm do 1610 nm. Svakom kanalu je dodijeljena jedinstvena talasna dužina unutar ovog opsega.
● Pasivni rad: CWDM multipleksori su pasivni uređaji, što znači da im nije potrebno nikakvo vanjsko napajanje ili aktivne komponente.
● Plug-and-Play: CWDM multiplekseri su dizajnirani za jednostavnu instalaciju i konfiguraciju. Mogu se lako integrirati u postojeće optičke mreže bez potrebe za složenim procedurama podešavanja
Detalji o proizvodu
D-Net 18-kanal CWDM MUX DEMUX radi u opsegu talasnih dužina od 1270nm do 1610nm, podržavajući precizno 18 različitih kanala ili talasnih dužina u CWDM spektru. Ovi MUX i DEMUX uređaji olakšavaju efikasan prijenos i prijem više signala kroz jedno vlakno, čime se optimizira kapacitet mreže i korištenje.

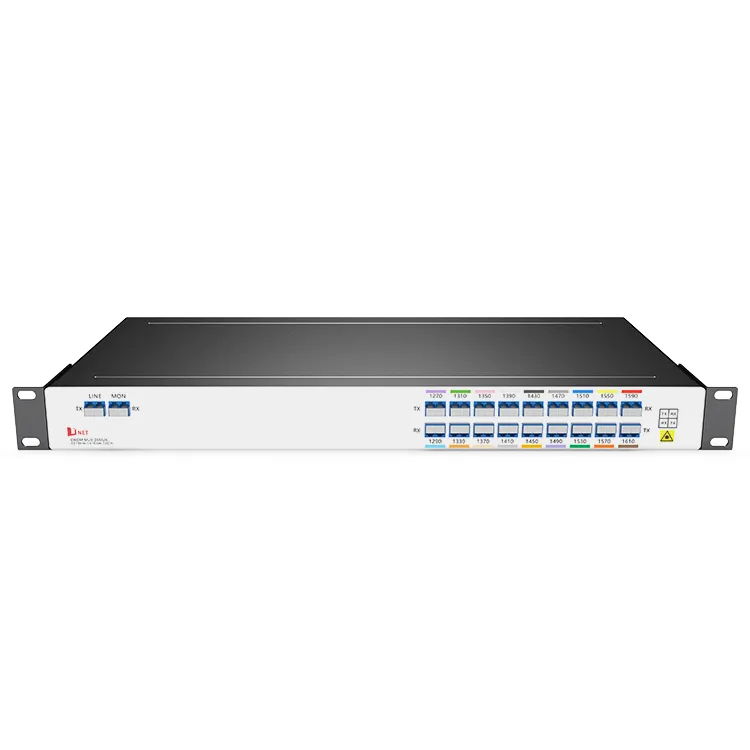

Panel proizvoda
Popularni tagovi: CWDM MUX DEMUX 18 kanalni dual fiber 1U stalak, Kina CWDM MUX DEMUX 18 kanalni dual fiber 1U stalak proizvođači, dobavljači, fabrika
Specifikacija proizvoda
|
Talasna dužina |
18 kanala 1270-1610nm |
Channel Spacing |
20nm |
|
Channel Passband |
±6,5 nm |
Tehnologija |
TFF (filter tankog filma) |
|
Insertion Loss |
Regularno : Manje ili jednako 5,4 dB (Sa 8 preskakanja 0: Manje ili jednako 3.0dB) |
Link Loss |
Regularno : Manje ili jednako 6,2 dB (Sa 8 preskakanja 0: Manje ili jednako 4.0dB) |
|
Gubitak umetanja @ 1% pon |
Manje ili jednako 26dB |
Centralna talasna dužina Preciznost |
±0.05 nm |
|
Povratni gubitak |
Veća ili jednaka 45 dB |
Usmjerenost |
Veća ili jednaka 45 dB |
|
Način polarizacije Disperzija |
Manje ili jednako 0.1ps |
Gubitak zavisan od polarizacije |
Manje ili jednako 0.3dB |
|
Izolacija kanala |
Susedni Veći ili jednak 30dB |
Temperatura |
Radni -40 do 85 stepeni Pohrana -40 do 85 stepeni |
|
Neto težina |
1.5KG |
Dimenzije (VxŠxD) |
44*440*230mm |
Napomena: Specificirano sa konektorima.
Povezivanje aplikacija
Usluga višestrukog hibridnog multipleksiranja
Omogućava fleksibilne kombinacije 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET i lokalnih video usluga.
Vrste CWDM mrežnih aplikacija
Tip 1: prijenos od tačke do tačke
Tip 2: Prstenasti prijenos
Tip 3: unakrsna veza
Informacije o narudžbi
|
br. proizvoda |
Opis proizvoda |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Dual Fiber, LC/UPC, 1U Rack |
Napomena: Podržavamo prilagođeni dizajn, kontaktirajte nas putem e-pošte.
FAQ
1. Koja je talasna dužina CWDM-a?
O: Opseg talasnih dužina CWDM (grubo multipleksiranje po talasnim dužinama) sistema obično spada u opseg od 1260nm do 1625nm. Svakom kanalu u CWDM sistemu je dodeljena određena talasna dužina unutar ovog opsega, omogućavajući kombinovanje više tokova podataka i prenos preko jednog optičkog vlakna. Kanali su obično razmaknuti od 20nm, što rezultira ukupno 18 kanala u 18-kanalnom CWDM sistemu. Ova tehnologija se obično koristi u optičkim mrežama za povećanje kapaciteta postojeće optičke infrastrukture.
2. Kako radi CWDM mux?
O: CWDM (grubo multipleksiranje talasne dužine) 18-kanalni multiplekser sa podjelom talasnih dužina je mrežni uređaj koji se koristi za kombinovanje ili razdvajanje više optičkih signala koji se prenose preko različitih talasnih dužina svjetlosti.
3. Što je bolje CWDM ili DWDM?
O: Izbor između CWDM i DWDM ovisi o različitim faktorima kao što su potrebni kapacitet, udaljenost, cijena i dostupna infrastruktura. CWDM se često koristi za komunikaciju na kraćoj udaljenosti unutar lokalne mreže (LAN) ili gradske mreže (MAN) gdje je potreban manji broj kanala. DWDM je, s druge strane, pogodan za aplikacije na dugim razdaljinama i velikim kapacitetima, kao što su okosne mreže i transkontinentalne veze.
