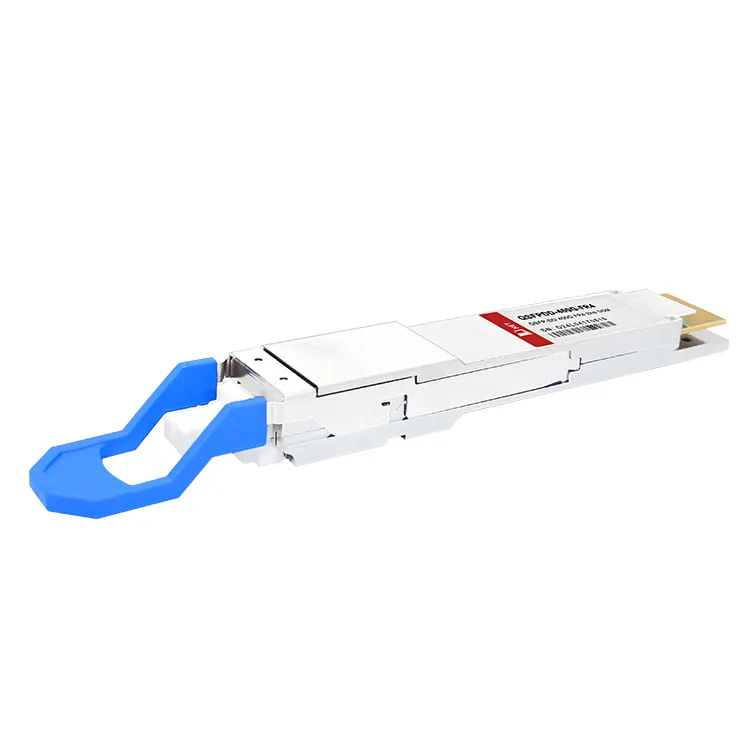

Karakteristike proizvoda
●U skladu sa QSFP-DD MSA
●4 CWDM trake MUX/DEMUX dizajn
●100G Lambda MSA 400G-FR4 usaglašen sa specifikacijom
●Maksimalna potrošnja energije 10W
● Do 2km prijenosa na single mode fiber (SMF) sa FEC
●Jedno +3.3V napajanje
●Duplex LC konektor
●RoHS žalba
Prijave
●400G BASE-FR4 Ethernet
●Međusobno povezivanje centra podataka
●InfiniBand interkonekt
●Umrežavanje preduzeća
Popularni tagovi: 400g qsfp-dd fr4 2km optički primopredajnik, Kina 400g qsfp-dd fr4 2km optički primopredajnik proizvođači, dobavljači, fabrika, QSFP-40G-ER4Sfp-1g-erSFP-10G-BIDI-1490-80QSFP-40G-ZR4Sfp-10g-er
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min |
Max |
Jedinice |
|
Temperatura skladištenja Range |
Tsrg |
-40 |
+85 |
stepen |
|
Napon napajanja |
Vcc |
0 |
4 |
V |
|
Relativno Vlažnost |
RH |
10% do 90% bez kondenzacije |
||
Preporučeni radni uvjeti
|
Parametar |
Simbol |
Min |
Max |
Jedinice |
|
Temperatura skladištenja Range |
Tsrg |
-40 |
+85 |
stepen |
|
Napon napajanja |
Vcc |
0 |
4 |
V |
|
Relativno Vlažnost |
RH |
10% do 90% bez kondenzacije |
||
Optičke specifikacije predajnika
|
Predajnik Parametar |
Lane |
Min |
Tipično |
Max |
Jedinice |
||||
|
Prosječna snaga pokretanja po traci |
-3.3 |
3.5 |
dBm |
||||||
|
Ukupna prosječna snaga lansiranja |
9.3 |
dBm |
|||||||
|
Dutter optička modulacija Amplituda (OMA vanjska), svaka traka |
-0.3 |
3.7 |
dBm |
||||||
|
Razlika u snazi lansiranja između bilo kojeg dvije trake (OMA vanjska) |
4 |
dB |
|||||||
|
Prosječna snaga pokretanja po traci @TX isključeno stanje |
-20 |
dBm |
|||||||
|
Pokrenite Power u OMA vanjskom minus TDECQ, svaka traka za ER veće ili jednako 4,5 dB za hitnu<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Transmiter i disperzioni zatvarač za oči za PAM4, svaka traka |
3.4 |
dB |
|||||||
|
Omjer izumiranja |
3.5 |
dB |
|||||||
|
Buka relativnog intenziteta (OMA) |
-136 |
dB/Hz |
|||||||
|
Omjer suzbijanja bočnog načina rada (SMSR) |
30 |
dB |
|||||||
|
Tolerancija gubitka optičkog povrata |
17.1 |
dB |
|||||||
|
Refleksija predajnika |
-26 |
dB |
|||||||
|
Preciznost praćenja izlazne snage predajnika |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), svaka traka |
3.4 |
dB |
|||||||
|
Vrijeme prijelaza predajnika |
17 |
ps |
|||||||
Električne specifikacije velike brzine
|
Parametar |
Min |
Tipično |
Max |
Jedinice Bilješke |
|
|
Električne izlazne karakteristike prijemnika at TP4 |
|||||
|
Stopa signalizacije po traci |
26.5625 |
GBd |
|||
|
AC common-mode izlaz napon (RMS) |
17.5 |
mV |
|||
|
Diferencijalni izlazni napon od vrha do vrha |
900 |
mV |
|||
|
Near-end ESMW (simetrija oka širina maske) |
0.265 |
UI |
|||
|
Near-end Visina oka, diferencijal |
70 |
mV |
|||
|
ESMW udaljenog kraja (simetrija oka širina maske) |
0.2 |
UI |
|||
|
Visina oka, diferencijal |
30 |
mV |
|||
|
Odnos ISl prekursora udaljenog kraja |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8 GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
Zajedničko za diferencijalni način rada |
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
||
|
15-6log 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Nepodudarnost diferencijalnog završetka |
10 |
% |
|||
|
Vrijeme prijelaza (min,20% do 80%) |
9.5 |
ps |
|||
|
DC zajednički napon |
-350 |
2850 |
mV |
||
|
Odašiljač električni ulazna karakteristikas na TP1 |
|||||
|
Stopa signalizacije, po traci |
26.5625 |
GBd |
|||
|
Diferencijalna pk-pk tolerancija ulaznog napona |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8 GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
|||
|
15-6log 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Nepodudarnost diferencijalnog završetka |
10 |
% |
|||
|
Test ulaznog naprezanja modula |
Po sekciji 120E.3.4.1 IEEE802.3bs |
||||
|
Opseg tolerancije napona na jednom kraju |
-0.4 |
3.3 |
V |
||
|
Uobičajeni napon |
-350 |
2850 |
mV |
||
Informacije o naručivanju
|
Broj dijela |
Opis |
|
QDD{0}}G-FR4 |
400G QSFP-DD FR4 optički primopredajnik |
FAQ
P: Da li 400G QSFP-DD FR4 podržava hot-plugging?
P: Koliko daleko 400G QSFP-DD FR4 može prenositi podatke?
P: Kako se 400G QSFP-DD FR4 prenosi?
