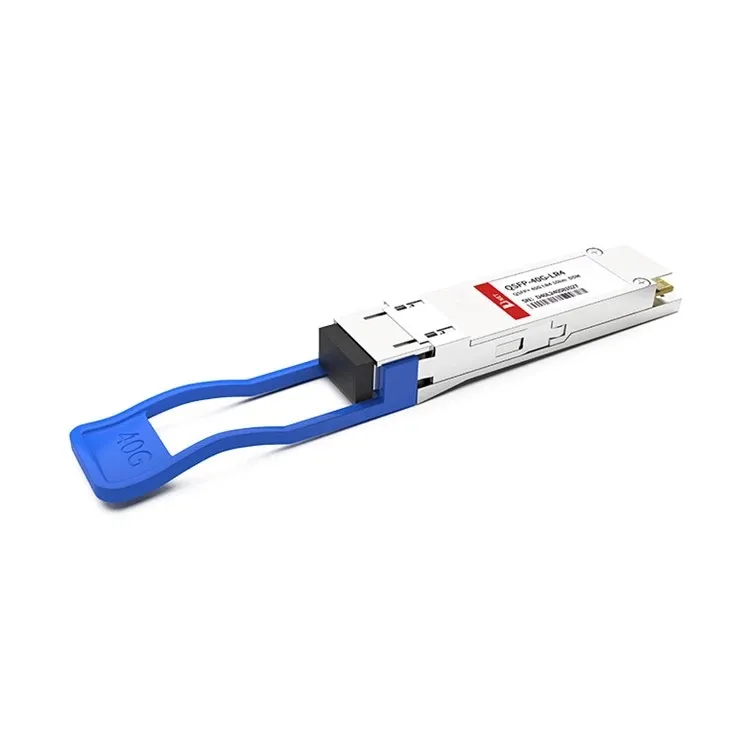

D-Net QSFP-40G-LR4 pruža četiri nezavisna kanala za prijenos i prijem, svaki sa propusnim opsegom od 10 Gbps. Optički modul 40G LR4 zahtijeva interno multipleksiranje (MUX) ili demultipleksiranje (DEMUX) optičkog signala kako bi se olakšao prijenos četverokanalnog signala preko jednomodnog vlakna.

Popularni tagovi: QSFP+ 40G LR4 10KM primopredajni modul, Kina QSFP+ 40G LR4 10KM primopredajni modul proizvođači, dobavljači, fabrika, QSFP-40G-LR4 QSFP-40G-SR4 QSFP-40G-ER4 QSFP-40G-IR4 QSFP-40G-ZR4 QSFP-40G-SR4

Apsolutne maksimalne ocjene

Parametar	Simbol	Min.	Tipično	Max.	Jedinica
Temperatura skladištenja	TS	-40		+85	stepen
Napon napajanja	VCCT, R	-0.5		4	V
Relativna vlažnost	RH	0		85	%

Preporučeno radno okruženje

Parametar	Simbol	Min.	Tipično	Max.	Jedinica
Radna temperatura kućišta	TC	0		+70	stepen
Napon napajanja	VCCT, R	+3.13	3.3	+3.47	V
Supply Current	ICC			900	mA
Power Dissipation	PD			3	W

Električne karakteristike

(TOP=0 do 70 stepeni, VCC=3.13 do 3,47 volti)

Parametar	Simbol	Min	Tip	Max	Jedinica	Napomena
Brzina prenosa podataka po kanalu		-	10.3125	11.2	Gbps
Potrošnja energije		-	2.5	3.5	W
Supply Current	Icc		0.75	1	A
Kontrola I/O Voltage-High	VIH	2		Vcc	V
Predajnik
Tolerancija jednostrukog izlaznog napona		0.3		4	V	1
Tolerancija napona zajedničkog moda		15			mV
Dif. napon prijenosa	VI	150		1200	mV
Ulaz ovisan o podacima
Ulaz ovisan o podacima
Prijemnik
Tolerancija jednostrukog izlaznog napona		0.3		4	V
Rx izlazni diferencijalni napon	Vo	370	600	950	mV
Rx izlazni napon porasta i pada	Tr/Tf			35	ps	1
Totalni trepet	TJ		0.3		UI

Napomena: 20-80%

Optički parametri

(TOP {{0}} do 70 stepeni, VCC=3.0 do 3,6 volti)

(TDP), svaka traka
TDP, svaka traka	TDP			2.3	dB
Omjer izumiranja	ER	3.5	-	-	dB
Definicija maske za oči odašiljača {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
Tolerancija gubitka optičkog povrata		-	-	20	dB
Prosječna Launch Power OFF predajnik, svaka traka	Poff			-30	dBm
Relativni intenzitet buke	Rin			-128	dB/HZ	1
Tolerancija gubitka optičkog povrata		-	-	12	dB
Prijemnik
Prag oštećenja	THd	5			dBm	1
Prosječna snaga na ulazu prijemnika, svaka traka	R	-14		3	dBm
Primite električnu gornju graničnu frekvenciju od 3dB, svaka traka				12.3	GHz
RSSI tačnost
Reflectance prijemnika
Snaga prijemnika (OMA), svaka traka		-	-	3.5	dBm
Primite električnu gornju graničnu frekvenciju od 3dB, svaka traka				12.3	GHz
LOS De-Asert	LOSD			-15	dBm
LOS Assert	LOSA	-25			dBm
LOS histereza	LOSH	0.5			dB

Napomena: 12dB refleksije

Parametar	Simbol	Min	Tip	Max	Jedinica	Ref.
Predajnik
Dodjela talasne dužine	L0	1264.5	1271	1277.5	nm
	L1	1284.5	1291	1297.5	nm

	L3	1324.5	1331	1337.5	nm
Omjer potiskivanja bočnog moda	SMSR	30	-	-	dB
Ukupna prosječna snaga pokretanja	PT	-	-	4	dBm
Prosječna snaga pokretanja, svaka traka		-6	-	1	dBm
Razlika u snazi pokretanja između bilo koje dvije trake (OMA)		-		4	dB
Amplituda optičke modulacije, svaka traka	OMA	-5		+2	dBm
Snaga pokretanja u OMA minus predajnik i kazna disperzije		-5	-		dBm

Informacije o naručivanju

Broj dijela	Opis
QSFP{0}}G-LR4	40Gb/s 10km QSFP+ primopredajnik Hot Pluggable, Duplex LC konektor, Single mode

FAQ

1. Šta je 40GBASE-LR4?

40G-LR4 zadovoljava standard IEEE 802.3ba 40GBASE-LR4, koristeći LC duplex konektor, i može prenositi na velike udaljenosti do 10 km kroz jednomodno optičko vlakno.

2. Koji je domet QSFP LR4?

D-net 40G-LR4 ima četiri CWDM kanala, Centralne talasne dužine 4 CWDM kanala su 1271, 1291, 1311 i 1331nm kao članovi CWDM mreže talasnih dužina definisane u ITU-T G694.2.

3. Koja je razlika između 40GBASE-SR4 i 40GBASE LR4?

40G-SR 4 se koristi za prijenos podataka na kratke udaljenosti, dok se 40G-LR4 koristi u multi-mode aplikacijama, za prijenos podataka na velike udaljenosti.
