Detalji o proizvodu

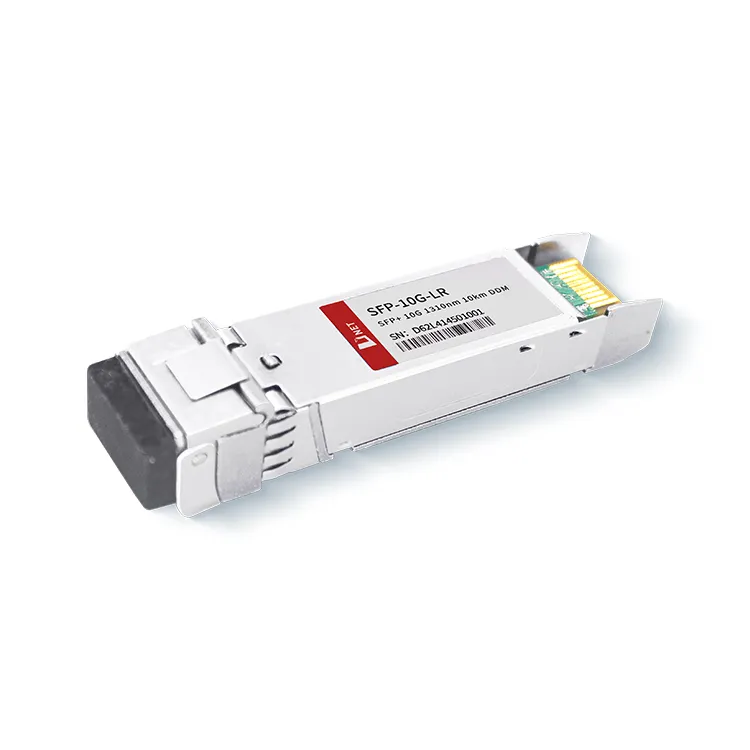

D-NET-ov 10G LR 10KM modul je usklađen sa standardima SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-LR. Radi na talasnoj dužini od 1310 nm, frekvenciji koja se obično koristi u optičkim komunikacijama velikog dometa. Modul se pridržava potpuno usklađenog SFP faktora oblika, koji nudi mogućnost spajanja na vruće, olakšava direktnu nadogradnju optičkih portova i osigurava niske emisije elektromagnetnih smetnji (EMI).
Popularni tagovi: SFP+ 10G LR 10km primopredajni modul, Kina SFP+ 10G LR 10km primopredajni modul proizvođači, dobavljači, tvornica, Ышаныслылыҡ юлы sfp+ трансивер, яңыртыу юлы sfp+ трансивер, артыҡ селтәр sfp+ трансивер, ғәҙәттән тыш хәлдәрҙе тергеҙеү селтәре sfp+ трансивер, хеҙмәтләндереүҙеңһыҙ юл sfp+ трансивер, латентлыҡ-һиҙгер селтәр sfp+ трансивер
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
|
|
Temperatura skladištenja |
TS |
-40 |
+85 |
stepen |
||
|
Radna temperatura kućišta |
Komercijalni |
TA |
0 |
70 |
stepen |
|
|
Industrial |
-40 |
+85 |
stepen |
|||
|
Maksimalni napon napajanja |
Vcc |
-0.5 |
4 |
V |
||
|
Relativna vlažnost |
RH |
0 |
85 |
% |
||
Električne karakteristike
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
Napomena |
|
Napon napajanja |
Vcc |
3.135 |
3.465 |
V |
||
|
Supply Current |
Icc |
430 |
mA |
|||
|
Potrošnja energije |
P |
1.5 |
W |
|||
|
Sekcija predajnika |
||||||
|
Ulazna diferencijalna impedansa |
Rin |
100 |
Ω |
1 |
||
|
Tolerancija jednosmjernog napona Tx ulaza (Ref. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Promena diferencijalnog ulaznog napona |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
Napon onemogućavanja prijenosa |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Receiver Section |
||||||
|
Tolerancija jednostrukog izlaznog napona |
V |
-0.3 |
4 |
V |
||
|
Rx izlazni diferencijalni napon |
Vo |
300 |
850 |
mV |
||
|
Vrijeme porasta i pada izlaza Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS greška |
VLOS greška |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Napomena
1. Ulaz se završava na 100 oma.
2. Povežite se direktno na pin za ulaz TX podataka. AC spojnica od pina do IC drajvera lasera.
3. LOS je izlaz otvorenog kolektora. 4.7k-10kΩ bi trebao biti otvoren na matičnoj ploči. Rad je logički 0, a gubitak signala je logički 1. Maksimalni napon povlačenja je 5.5V.
4. Ultrazvuk sa OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optički parametri
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
Napomena |
|
Sekcija predajnika |
||||||
|
Centralna talasna dužina |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektralna širina |
△λ |
1 |
nm |
|||
|
Prosječna optička snaga |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optička snaga OMA |
Poma |
-5.2 |
dBm |
|||
|
Laser Off Power |
Poff |
-30 |
dBm |
|||
|
Omjer izumiranja |
ER |
3.5 |
dB |
7 |
||
|
Omjer izumiranja |
ER |
6 |
dB |
6 |
||
|
Kazna disperzije predajnika |
TDP |
3.2 |
dB |
2 |
||
|
Relativni intenzitet buke |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancija gubitka optičkog povrata |
20 |
dB |
||||
|
Receiver Section |
||||||
|
Centralna talasna dužina |
λr |
1260 |
1355 |
nm |
||
|
Osetljivost prijemnika |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Osetljivost prijemnika |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Osjetljivost na stres (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-15 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Preopterećenje |
Sat |
0 |
dBm |
5 |
||
|
Reflectance prijemnika |
Rrx |
-12 |
dB |
|||
Napomena
1. Uslovi testiranja prijemnika stresa prema IEEE802.3ae. CSRS test zahtijeva da matične ploče ispunjavaju SFF-8431 standarde.
2. Preopterećenje prijemnika kao što je navedeno u OMA i pod najgorim integrisanim uslovima stresa.
3. Ultrazvuk sa OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Informacije o naručivanju
|
Broj dijela |
Opis |
|
SFP{0}}G-LR |
10G SFP+ LR 10KM primopredajni modul, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single mode |
FAQ
1. Šta je 10G LR?
O: D-NET-ov 10G LR 10KM modul je optički primopredajnik za 10-Gb/s serijske optičke komunikacione aplikacije, SFP+ modul je usklađen sa SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-LR.
2. Da li je 10GBASE-LR single mode ili multimode?
O: D-NET-ov 10G SFP+ LR 10KM primopredajni modul je pogodan za daljinski prijenos, tako da je jednomodno vlakno uglavnom pokriveno 10 GBASE-LR SFP +, udaljenost prijenosa 10GBASE-LR SFP može biti do 10 km sa jednomodno vlakno
