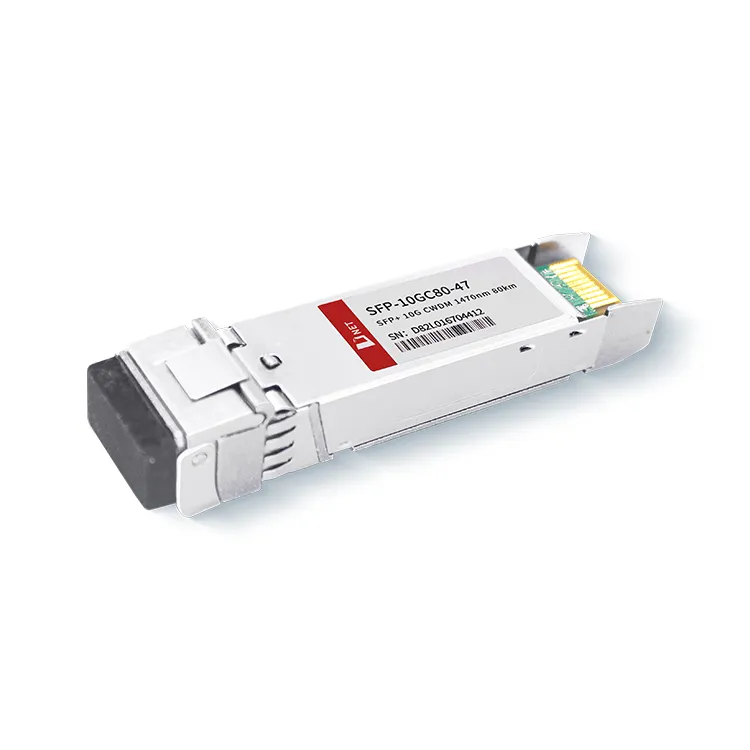

D-net-ova usluga optičkog primopredajnog modula
----
●Trajanje garancije: Uživajte u uvjerljivoj trogodišnjoj garanciji za svoju kupovinu.
●Osiguranje kompatibilnosti: D-NET ekspertiza se proteže na usluge kompatibilnosti, osiguravajući da se naši optički moduli neprimjetno integriraju s opremom vodećih proizvođača.
●Prilagođeno vašim potrebama: Prilagodba je ključna za D-NET. Nudimo prilagodbu OEM-a, a po želji možete personalizirati svoje proizvode s logotipom u boji.
●Swift Delivery: Očekujte brzu uslugu sa općim rokom isporuke od samo 3 dana.
●Courier Excellence: Vjerujte u naša pouzdana i kvalitetna kurirska partnerstva, uključujući SF, FedEx, DHL, UPS i druge, za sveobuhvatna rješenja za dostavu.
Karakteristike
● Hot-Pluggable
● 147nm CWDM EML predajnik, APD foto-detektor
● Udaljenost prijenosa je do 80 km preko SMF veze
● 2-žični interfejs za specifikacije upravljanja u skladu sa SFF 8472 digitalnim dijagnostičkim interfejsom za praćenje
● Usklađen sa RoHS
Prijave
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber kanal
● CWDM mreže
Detalji o proizvodu
Ovaj optički primopredajnik radi na talasnoj dužini od 1470nm posebno unutar CWDM spektra, olakšavajući efikasno multipleksiranje i demultipleksiranje signala u CWDM sistemima. Sa maksimalnom daljinom prijenosa od 80 kilometara, vrlo je pogodan za dugolinijske komunikacijske mreže gdje je neophodan prošireni doseg.
Popularni tagovi: SFP+10G CWDM 1470km 80km, Kina SFP+10G CWDM 1470km 80km proizvođači, dobavljači, fabrika, SFP-10G-CWDM-1270-10, SFP-10G-CWDM-1470-40, SFP-10G-CWDM-1470-80
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
|
Temperatura skladištenja |
TS |
-40 |
+85 |
stepen |
|
|
Radna temperatura kućišta |
TA |
0 |
70 |
stepen |
|
|
Maksimalni napon napajanja |
Vcc |
-0.5 |
4 |
V |
|
|
Relativna vlažnost |
RH |
0 |
85 |
% |
Električne karakteristike
(TOP=0 do 70stepen , VCC=3.135 do 3.465 volti)
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
Napomena |
|
Napon napajanja |
Vcc |
3.135 |
3.465 |
V |
|
Supply Current |
Icc |
600 |
mA |
|||
|
Potrošnja energije |
P |
2 |
W |
|||
|
Sekcija predajnika |
||||||
|
Ulazna diferencijalna impedansa |
Rin |
100 |
Ω |
1 |
||
|
Tx ulaz Single Ended DC Voltage Tolerancija (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Promena diferencijalnog ulaznog napona |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
Napon onemogućavanja prijenosa |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Receiver Section |
||||||
|
Tolerancija jednostrukog izlaznog napona |
V |
-0.3 |
4 |
V |
||
|
Rx izlazni diferencijalni napon |
Vo |
300 |
850 |
mV |
||
|
Vrijeme porasta i pada izlaza Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS greška |
VLOS greška |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
VLOS norm |
Vee |
Vee+0.8 |
V |
5 |
|
Napomena
1. Direktno je povezan na pinove za unos podataka TX, sa AC spojkom iz pinova u IC drajvera lasera.
2. LOS je konfiguriran kao izlaz otvorenog kolektora. Trebalo bi da se povuče sa otpornikom u rasponu od 4.7kΩ do 10kΩ na matičnoj ploči. Tokom normalnog rada, daje logičku 0; u slučaju gubitka signala, izlazi logika
3.Maksimalni pull-up napon koji može tolerirati je 5,5V.
Optički parametri
(TOP=0 do 70 stepeni, VCC=3.135 do 3.465 volti)
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
Napomena |
|
Sekcija predajnika |
||||||
|
Centralna talasna dužina |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektralna širina |
Δλ |
1 |
nm |
|||
|
Prosječna optička snaga |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Laser Off Power |
Poff |
-30 |
dBm |
|||
|
Omjer izumiranja |
ER |
8.2 |
dB |
|||
|
Kazna disperzije predajnika |
TDP |
3.0 |
dB |
2 |
||
|
Relativni intenzitet buke |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancija gubitka optičkog povrata |
20 |
dB |
||||
|
Receiver Section |
||||||
|
Centralna talasna dužina |
λr |
1260 |
1620 |
nm |
||
|
Osjetljivost prijemnika (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Osjetljivost na stres (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Preopterećenje |
Sat |
-7 |
dBm |
5 |
||
|
Reflectance prijemnika |
Rrx |
-12 |
dB |
Napomena
1. Podaci o prosječnoj snazi su samo informativni, prema IEEE802.3ae.
2. 12dB refleksije.
3. Uvjeti testiranja prijemnika pod stresom prema IEEE802.3ae. CSRS testiranje zahtijeva da matična ploča bude kompatibilna sa SFF-8431.
4. Preopterećenje prijemnika navedeno u OMA i pod najgorim opsežnim stresnim stanjem.
Informacije o naručivanju
|
Broj dijela |
Opis |
|
SFP{0}}GC80-C60 |
10Gb/s 80km CWDM SFP+ primopredajnik Hot Pluggable, Duplex LC, +3.3V,1470nm, CWDM EML&APD, Single mode |
FAQ
1. Za šta se koriste 10G SFP+ portovi?
O: 10G SFP+ obično prenosi optički na 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH za 10Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet i druge aplikacije, uključujući i DWDM veze.
2. Mogu li koristiti SFP+ primopredajnike u SFP28 portovima?
O: SFP+ (10 Gigabit Ethernet) primopredajnici se ne mogu direktno koristiti u SFP28 (25 Gigabit Ethernet) portovima. Iako i SFP+ i SFP28 moduli koriste isti faktor forme, oni rade na različitim brzinama. SFP+ moduli podržavaju brzine prenosa podataka do 10Gbps, dok SFP28 moduli podržavaju brzine prenosa podataka do 25Gbps. Dodatno, SFP28 portovi su dizajnirani da podrže veće nivoe snage potrebne za rad od 25Gbps. Stoga, korištenje SFP+ primopredajnika u SFP28 portu neće biti kompatibilno i neće raditi.
