Karakteristike
● 10GHz ITU mreža, C opseg
● DWDM EML predajnik, APD foto-detektor
● Udaljenost prijenosa SMF veze do 80 km
● Sa kompatibilnim SFF 8472 digitalnim dijagnostičkim nadzornim interfejsom
● Potrošnja energije<1.5W
● Usklađen sa RoHS
Prijave
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber kanal
● DWDM mreže
Detalji o proizvodu

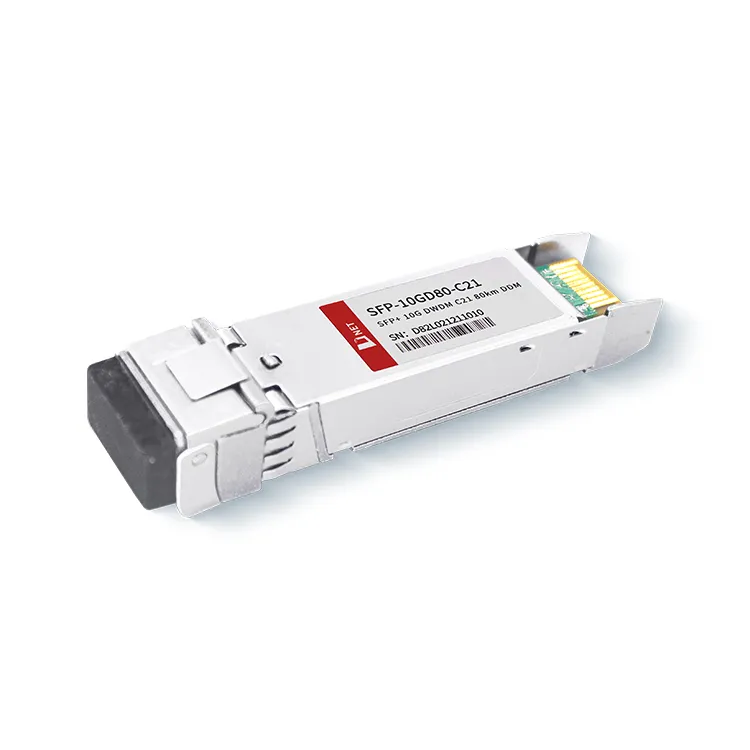

SFP-10GD80-C21 je dizajniran za aplikacije serijske optičke komunikacije od 10Gb/s, gdje pretvara 10Gb/s serijski električni tok podataka u odgovarajući optički izlazni signal od 10Gb/s, i obrnuto, pretvaranje 10Gb/s optičkog ulaznog signala natrag u 10Gb/s serijski električni tok podataka. Koristi DWDM EML (Electro-Absorption Modulated Laser) predajnik i APD (Avalanche Photo-Diode) foto-detektor. Upotreba metalnog omotača minimizira elektromagnetne smetnje, a proizvod je usklađen sa RoHS standardima.
Popularni tagovi: SFP+10G DWDM C21 80km, Kina SFP+10G DWDM C21 80km proizvođači, dobavljači, fabrika, SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-40
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
|
Temperatura skladištenja |
TS |
-40 |
+85 |
stepen |
|
|
Radna temperatura kućišta |
TA |
0 |
70 |
stepen |
|
|
Maksimalni napon napajanja |
Vcc |
-0.5 |
4 |
V |
|
|
Relativna vlažnost |
RH |
0 |
85 |
% |
Električne karakteristike
(TOP=0 do 70stepen , VCC=3.135 do 3.465 volti)
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
Napomena |
|
Napon napajanja |
Vcc |
3.135 |
3.465 |
V |
||
|
Supply Current |
Icc |
450 |
mA |
|||
|
Potrošnja energije |
P |
1.5 |
W |
|||
|
Sekcija predajnika |
||||||
|
Ulazna diferencijalna impedansa |
Rin |
100 |
Ω |
1 |
||
|
Tolerancija jednosmjernog napona Tx ulaza (Ref. VeeT) |
V |
-0.3 |
4 |
V |
||
|
Promena diferencijalnog ulaznog napona |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
Napon onemogućavanja prijenosa |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Receiver Section |
||||||
|
Tolerancija jednostrukog izlaznog napona |
V |
-0.3 |
4 |
V |
||
|
Rx izlazni diferencijalni napon |
Vo |
300 |
850 |
mV |
||
|
Vrijeme porasta i pada izlaza Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS greška |
VLOS greška |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
VLOS norma |
Vee |
Vee+0.8 |
V |
5 |
|
Napomena
1. Povezano direktno na pinove za unos TX podataka. AC spajanje iz pinova u IC drajvera lasera.
2. 20%-80%
3. U diferencijalni završetak od 100 oma.
4. LOS je izlaz otvorenog kolektora. Treba se povući sa 4.7k – 10kΩ na matičnoj ploči. Normalan rad je logička 0; gubitak signala je logički 1. Maksimalni pull-up napon je 5.5V.
Optički parametri
(TOP=0 do 70stepen , VCC=3.135 do 3.465 volti)
|
Parametar |
Simbol |
Min. |
Tipično |
Max. |
Jedinica |
Napomena |
|
Sekcija predajnika |
||||||
|
Optička talasna dužina - kraj života |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optička talasna dužina - početak života |
λ |
X-25 |
X |
X+25 |
pm |
|
|
Prosječna optička snaga |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laser Off Power |
Poff |
-30 |
dBm |
|||
|
Omjer izumiranja |
ER |
8.2 |
dB |
|||
|
Kazna disperzije predajnika |
TDP |
3.0 |
dB |
2 |
||
|
Relativni intenzitet buke |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancija gubitka optičkog povrata |
20 |
dB |
||||
|
Receiver Section |
||||||
|
Centralna talasna dužina |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Preopterećenje |
Sat |
-7 |
dBm |
5 |
||
|
Reflectance prijemnika |
Rrx |
-12 |
dB |
|||
Napomena
1. 12dB refleksije.
2. Uvjeti testiranja prijemnika pod stresom prema IEEE802.3ae. CSRS testiranje zahtijeva da matična ploča bude kompatibilna sa SFF-8431.
3. Preopterećenje prijemnika navedeno u OMA i pod najgorim opsežnim stresnim stanjem.
Informacije o naručivanju
|
Broj dijela |
Opis |
|
SFP{0}GD80-C21 |
10Gb/s 80km DWDM SFP+ primopredajnik Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
FAQ
1. Šta je 10G dwdm 80km?
O: 10G DWDM 80km se odnosi na vrstu optičke komunikacione tehnologije koja omogućava prijenos podataka brzinom od 10G na udaljenosti od 80km koristeći DWDM. DWDM je tehnika koja omogućava da se više optičkih signala, od kojih se svaki prenosi na različitoj talasnoj dužini, kombinuju i prenose preko jednog optičkog vlakna. Ovo omogućava efikasno korišćenje raspoloživog propusnog opsega i povećava kapacitet optičke mreže.
2. Koja je razlika između CWDM i DWDM SFP-a?
O: Opseg talasnih dužina CWDM SFP-a je 1270-1610 nm. Maksimalna udaljenost prijenosa je 120 km. Međutim, DWDM SFP ima maksimalnu talasnu dužinu od 1620 nm i maksimalnu daljinu prenosa od 200 km.
