Detalji o proizvodu

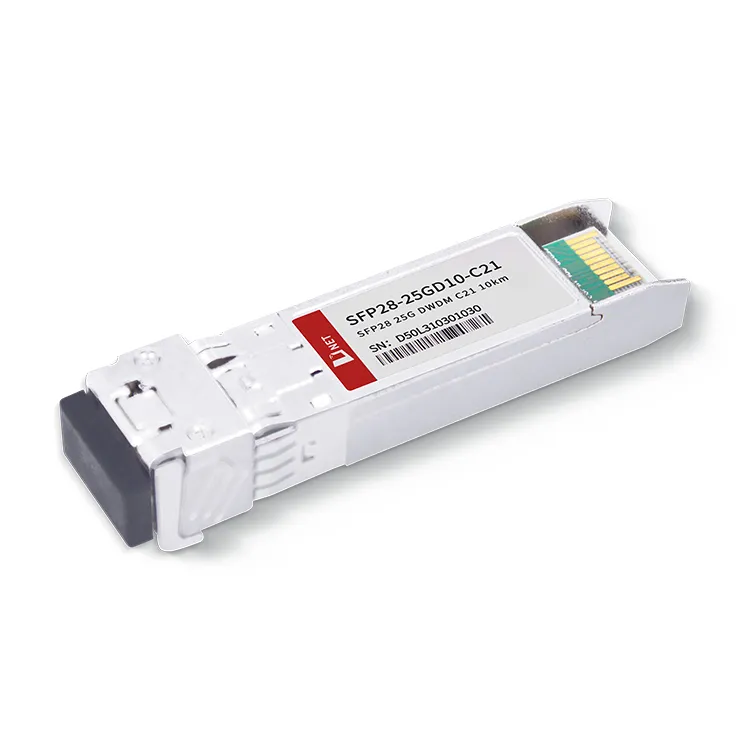

D-net-ov 25G DWDM C21 10KM modul primopredajnika uključuje visoko integrisani optički podsklop koji se sastoji od DWDM EML lasera, MCU kontrolne jedinice i pretpojačala. 25G SFP28 DWDM 10KM modul je posebno dizajniran za upotrebu sa single-mode vlaknima i radi na nominalnoj talasnoj dužini unutar ITU mreže od 100 GHz, koristeći C-band DWDM talasnu dužinu. Široko se koristi u 25G Ethernet i CPRI 10 aplikacijama.
Popularni tagovi: SFP28 DWDM C21 10KM primopredajni modul, Kina SFP28 DWDM C21 10KM primopredajni modul proizvođači, dobavljači, fabrika, SFP28-DWDM-C21Sfp28-25g-crSFP28-25G-СРSFP28-CWDM-1270
|
Parametar |
Simbol |
Min |
Max |
Jedinica |
|
Napon napajanja |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura skladištenja |
Ts |
-40 |
+85 |
stepen |
|
Radna vlažnost |
- |
5 |
85 |
% |
Apsolutne maksimalne ocjene
|
Parametar |
Simbol |
Min |
Max |
Jedinica |
|
Napon napajanja |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura skladištenja |
Ts |
-40 |
+85 |
stepen |
|
Radna vlažnost |
- |
5 |
85 |
% |
Preporučeni radni uvjeti
|
Parametar |
Simbol |
Min |
Tipično |
Max |
Jedinica |
|
Temperatura radnog kućišta |
Tc |
0 |
+70 |
stepen |
|
|
Napon napajanja |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Struja napajanja |
Icc |
700 |
mA |
||
|
Brzina prenosa podataka |
25.78 |
Gbps |
Optičke i električne karakteristike
|
Parametar |
Simbol |
Min |
Tipično |
Max |
Jedinica |
Bilješke |
||
|
Predajnik |
||||||||
|
Centralna talasna dužina |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Spektralna širina (-20dB) |
Δλ |
1 |
nm |
|||||
|
Omjer potiskivanja bočnog moda |
SMSR |
30 |
- |
dB |
||||
|
Prosječna izlazna snaga |
Pvan |
-1 |
+6 |
dBm |
1 |
|||
|
Omjer izumiranja |
ER |
6 |
dB |
|||||
|
Data Input Swing Differential |
VIN |
180 |
850 |
mV |
2 |
|||
|
Ulazna diferencijalna impedansa |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX Disable |
Onemogući |
2.0 |
Vcc |
V |
||||
|
Omogući |
0 |
0.8 |
V |
|||||
|
TX Fault |
Greška |
2.0 |
Vcc |
V |
||||
|
Normalno |
0 |
0.8 |
V |
|||||
|
Prijemnik |
||||||||
|
Centralna talasna dužina |
λc |
1510 |
1570 |
nm |
||||
|
Osetljivost prijemnika |
-15 |
dBm |
3 |
|||||
|
Preopterećenje prijemnika |
2 |
dBm |
3 |
|||||
|
LOS De-Asert |
LOSD |
-16 |
dBm |
|||||
|
LOS Assert |
LOSA |
-35 |
dBm |
|||||
|
LOS histereza |
0.5 |
dB |
||||||
|
Diferencijal zamaha izlaza podataka |
Vvan |
300 |
900 |
mV |
4 |
|||
|
LOS |
Visoko |
2.0 |
Vcc |
V |
||||
|
Nisko |
0.8 |
V |
||||||
napomene:
1. Optička snaga se pokreće u SMF.
2. PECL ulaz, interno AC spojen i terminiran.
3. Izmjereno sa PRBS 231-1 test uzorkom @25.78Gbps, BER manji ili jednak 5E-5.
4. Interno spojen naizmjeničnom strujom.
Informacije o naručivanju
|
Broj dijela |
Opis |
|
SFP{0}GD10-C21 |
25.78Gbps 25G DWDM C21 10KM primopredajni modul, 10km doseg za SMF |
FAQ
1. Koje brzine podržava SFP28?
O: SFP 28 optički primopredajnik ima brzinu prijenosa od 25 Gbps, koristeći LC konektor.
2. Koliko je brz 25GbE?
O: 25GbE pruža jednostavniji put do Ethernet brzina od 50 Gbps, 100 Gbps i više. Kako 25G tehnologija sazrijeva, korisnici mogu postići besprijekoran rad između glavnih komponenti unutar mreže podatkovnih centara.
