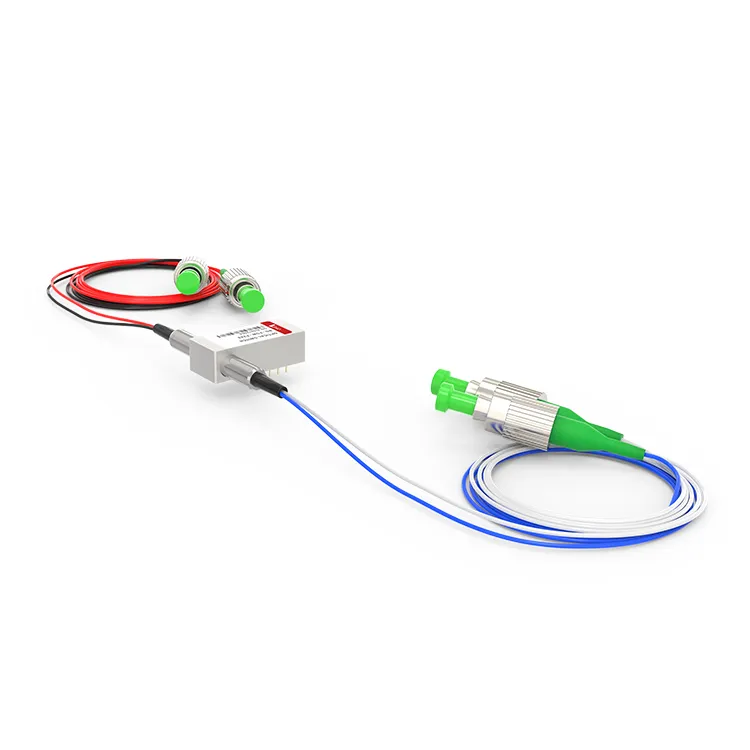

F2X2 OPTO Mehanički optički prekidač

F2X2 OPTO Mehanički optički prekidač
F2X2 Mehanički optički prekidač je potpuni mehanički optički prekidač sa dva ulazna i dva izlazna porta. On usvaja mehaničku strukturu za realizaciju prebacivanja optičkog rutiranja signala i mehaničkim radom prebacuje optički signal s jednog ulaznog porta na drugi izlazni port.

Pošaljite upit

Opis

Tehnički parametri

Detalji o proizvodu

Opto-mehanički prekidač F2X2 radi usmjeravanjem ili blokiranjem ulaznog optičkog signala za povezivanje optičkog kanala sa izlaznim optičkim vlaknom. Verzija sa zasunom održava izabranu optičku putanju čak i nakon što se ukloni signal drajva, dok verzija bez zasuna podrazumevano je uključena ili isključena kada se napajanje izgubi. Mehanički optički prekidač F2X2 se može pohvaliti gubitkom umetanja manjim od 1.0dB i brzim vremenom odziva, omogućavajući prebacivanje optičkih signala na nanosekundnom nivou, čime se ispunjavaju zahtjevi prijenosa velike brzine.

Popularni tagovi: f2x2 optomehanički optički prekidač, Kina f2x2 optomehanički optički prekidač proizvođači, dobavljači, tvornica, Mehanički optički prekidač

Specifikacije proizvoda

Radna talasna dužina	1240~1680nm (SM)	Insertion Loss	Manje ili jednako 1.0dB
Gubitak ovisan o talasnoj dužini	Manje ili jednako 0.25dB	Gubitak zavisan od polarizacije	Manje ili jednako 0.05dB
Gubitak ovisan o temperaturi	Manje ili jednako 0.20dB	Povratni gubitak	SM Veći ili jednak 55dB
Cross Talk	SM Veći ili jednak 70dB	Vrijeme promjene	Manje ili jednako 8 ms
Ponovljivost	Manje ili jednako ±0.02dB	Trajnost	Veće ili jednako 10⁷puta
Radni napon	3 ili 5V	Tip prekidača	Ne-zatvaranje/zatvaranje
Radna temperatura	－20~＋70 stepeni	Temperatura skladištenja	–40~＋85 stepeni
Optical Power	Manje ili jednako 500mW	Dimenzija	27.0D×12,5Š×8,4V mm

Pin Configurations

Tip	Optical Route	Električni pogon				Senzor stanja
F2×2	Optical Route	Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Latching	P1-P4,P2-P3	--	--	GND	V＋	Zatvori	Otvori	Otvori	Zatvori
Latching	P1-P3,P2-P4	V＋	GND	--	--	Otvori	Zatvori	Zatvori	Otvori
Bez zasuna	P1-P4,P2-P3	--	--	--	--	Zatvori	Otvori	Otvori	Zatvori
Bez zasuna	P1-P3,P2-P4	V＋	--	--	GND	Otvori	Zatvori	Zatvori	Otvori

Mehaničke dimenzije (jedinica: mm)

Optical Route

Informacije o naručivanju

RD-FSW

-F2X2-

-talasna dužina-

-Tip prekidača-

-napon-

-Tip vlakna-

-Paket-

-Dužina vlakana-

-konektor-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Posebno＝0

Zatvaranje＝1

Bez zaključavanja＝2

MINI Latching＝3

MINI bez zaključavanja＝4

Posebno＝0

3V=3

5V=5

Posebno＝0

SM{0}}

50/125=5

62.5/125=6

Posebno＝0

golo vlakno=1

900um cijev=3

Posebno＝0

0.25m=1

0.5m=2

1.0m=3

Posebno＝0

Ništa=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC{0}}

LC/PC=7

Duplex LC=8

Posebno＝0

FAQ

P: Da li F2X2 mehanički optički prekidač podržava daljinsko upravljanje?

O: Da, brojni F2x2 opto-mehanički prekidači nude mogućnosti daljinskog upravljanja, omogućavajući operacije prebacivanja na daljinu i praćenje statusa putem kontrolnog ili komunikacijskog sučelja.

P: Koliko brzo radi optomehanički prekidač F2x2?

O: Mehanički optički prekidač F2X2 posjeduje brzo vrijeme odziva i sposoban je za prebacivanje optičkih putanja unutar nanosekundi.
