Opis proizvoda

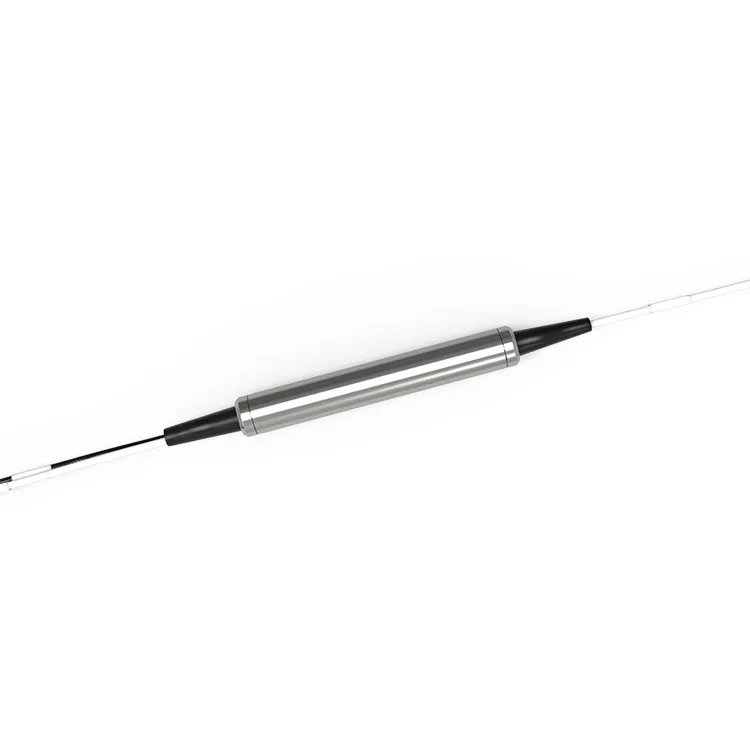

CWDM filter sa 3 porta CWDM ITU Pasivna komponenta ima kompaktno pakovanje, male veličine i pogodan je za instalaciju i integraciju u ograničenom prostoru. Ima karakteristike niskog insercionog gubitka, visoke izolacije kanala, niskog gubitka vezanog za polarizaciju i dobre selektivnosti talasne dužine. ITU CWDM standard definira fiksni skup kanala talasnih dužina, obično u rasponu od 1270-1610 nm, koji mogu odabrati specifične talasne dužine za optičko multipleksiranje i demultipleksiranje. Može da obezbedi efikasan prenos i upravljanje optičkim signalom u optičkom prenosu i aplikacijama optičkih mreža.
Popularni tagovi: 3 porta cwdm filter cwdm itu pasivna komponenta, Kina 3 porta cwdm filter cwdm itu pasivna komponenta proizvođači, dobavljači, tvornica, балыҡ-күҙ линзалары, оптик хитозан өсөн оптик компоненттар, оптик приемниктар, фототранзисторҙары, киң мөйөшлө линзалар, зум линзалары
Specifikacije proizvoda
|
Talasna dužina |
1270nm~1610nm (ITU) |
Razmak kanala |
20 nm ITU mreže |
|
Passband |
Veće ili jednako +/-7.5dB |
Tehnologija |
TFF (filter tankog filma) |
|
Mreškanje propusnog opsega |
Manje ili jednako 0.30dB |
IL @ Passband |
Manje ili jednako 0.60dB |
|
Reflektivni pojas talasanja |
Manje ili jednako 0.20dB |
IL @ Reflection |
Manje ili jednako 0.40dB |
|
Izolacija prijenosa (prilagođavanje kanala) |
Veća ili jednaka 30 dB |
Izolacija prijenosa (ne-adj kanal) |
Veća ili jednaka 50 dB |
|
Izolacija refleksije |
Veći ili jednaki 15 dB |
Gubitak ovisan o polarizaciji |
Manje ili jednako 0.1dB |
|
Disperzija polarizacionog moda |
Manje ili jednako 0.2ps |
Termička stabilnost |
Manje ili jednako 0.005N |
|
Usmjerenost |
Veća ili jednaka 50 dB |
Povratni gubitak |
Veća ili jednaka 45 dB |
|
Optička snaga rukovanja |
Manje ili jednako 500mW |
Temperatura |
Radni -40 do 85 stepeni Pohrana -40 do 85 stepeni |
|
Vrsta vlakana |
SMF{0}}e |
Dimenzija paketa |
5.5 x 34 |
Napomena.
1) Sve specifikacije su zasnovane na uređajima bez konektora i zagarantovane preko talasne dužine, polarizacije i temperature.
2) Vrijednosti PMD i hromatske disperzije su zagarantovane dizajnom.
3) Specifikacije su podložne promjenama bez prethodne najave.
Informacije o naručivanju
|
RD-C |
- Paket |
- Tip konektora |
U/A |
-Plan kanala |
-Vlakna tip |
- Dužina vlakana |
|
|
S: Čelik |
0: Nema konektora |
U: UPC |
27: 1270 |
25: 250um vlakno |
005: 0.5+/-0.1m |
|
|
G: Staklo |
1: LC |
O: APC |
29: 1290 |
90: 900um vlakno |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
drugi |
||
|
|
3: FC |
drugi |
|
|
||
|
|
4: Drugi |
|
|
|
|
primjer:RD-CS1U-27-2505: 3 porta CWDM 1270 LC/UPC 250um 0.5M fiber Steel.
