Opis

Tehnički parametri

Karakteristike proizvoda

●Podržava brzinu prijenosa do 25,78Gbps

●Poseduje SFP+ otisak koji se može priključiti na toplo

●Opremljen sa 1310nm DFB laserom i PIN fotodiodom, omogućava prenos do 10km preko SMF-a

●U skladu sa SFP+ MSA i SFF-8472 specifikacijama, sa dupleks LC utičnicom

●U skladu sa RoHS

●Radi sa jednim napajanjem +3.3V

●Uključuje digitalni dijagnostički nadzor u realnom vremenu

●Raspon temperature radnog kućišta: Standardni 0 stepen do +70 stepen

Prijave

● 25GBASE-LR

Detalji o proizvodu

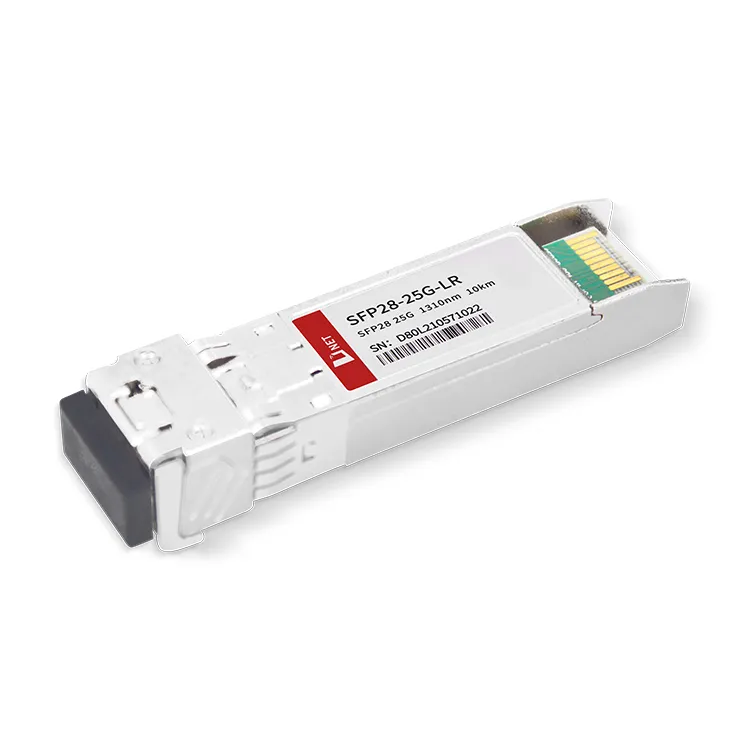

SFP28 primopredajnici su visokoučinkoviti, isplativi moduli koji mogu podržati brzinu prijenosa podataka od 25,78 Gbps i omogućiti udaljenost prijenosa od 10 km preko Single-Mode Fiber (SMF).

Ovi primopredajnici se sastoje od tri ključne komponente: DFB laserskog predajnika, PIN fotodiode koja je integrisana sa transimpedansnim pretpojačalom (TIA) i MCU kontrolne jedinice. Svi moduli su u skladu sa standardima sigurnosti lasera klase I.

Popularni tagovi: SFP28 25G LR 10KM primopredajni modul, Kina SFP28 25G LR 10KM primopredajni modul proizvođači, dobavljači, fabrika, Sfp28-25g-cr SFP28-DWDM-C21 SFP28-25G-СР SFP28-CWDM-1270

Apsolutne maksimalne ocjene

Parametar	Simbol	Min	Max	Jedinica
Napon napajanja	Vcc	-0.5	4	V
Temperatura skladištenja	Ts	-40	+85	stepen
Radna vlažnost	-	5	85	%

Preporučeni radni uvjeti

Parametar	Simbol	Min	Tipično	Max	Jedinica
Temperatura radnog kućišta	Tc	0		+70	stepen
Napon napajanja	Vcc	3.135	3.30	3.465	V
Struja napajanja	Icc			400	mA
Brzina prenosa podataka			25.78		Gbps

Optičke i električne karakteristike

Parametar		Simbol		Min	Tipično	Max	Jedinica	Bilješke
Predajnik
Centralna talasna dužina			λc	1270	1310	1350	nm
Spektralna širina (-20dB)			Δλ			1	nm
Omjer potiskivanja bočnog moda			SMSR	30	-		dB
Prosječna izlazna snaga			P_van	-6		2	dBm	1
Omjer izumiranja			ER	3.5			dB
Data Input Swing Differential			V_IN	180		850	mV	2
Ulazna diferencijalna impedansa			Z_IN	90	100	110	Ω
TX Disable	Onemogući			2.0		Vcc	V
TX Disable	Omogući			0		0.8	V
TX Fault	Greška			2.0		Vcc	V
TX Fault	Normalno			0		0.8	V
Prijemnik
Centralna talasna dužina			λc	1260		1600	nm
Osetljivost prijemnika						-13.3	dBm	3,4
Preopterećenje prijemnika						2	dBm	3,4
LOS De-Asert			LOS_D			-15	dBm
LOS Assert			LOS_A	-30			dBm
LOS histereza				0.5			dB
Diferencijal zamaha izlaza podataka			V_van	300		900	mV	5
LOS			Visoko	2.0		Vcc	V
LOS			Nisko			0.8	V

napomene:
1. Optička snaga se pokreće u SMF.
2. PECL ulaz, interno AC spojen i terminiran.
3. Izmjereno PRBS 231-1 test uzorkom @25.78Gps, BER manji ili jednak 5×10-5.
4. Izmjereno PRBS 231-1 test uzorkom @10.3125Gps, BER manji ili jednak 1×10-12.
Bitovi 110.3 i bitovi 118.3 kontrolišu režime zaključavanja internog retajmera ili CDR-a, podrazumevana vrednost je "1".

5. Interno spojen naizmjeničnom strujom.

Bit 110.3 od A2h	Bit 118.3 od A2h	Brzina prijenosa podataka	TX brzina podataka	Status RX CDR-a	Status TX CDR-a
Visoka/1	Visoka/1	24.33G/25.78G	24.33G/25.78G	CDR odabir	CDR odabir
Visoka/1	nisko/0	24.33G/25.78G	9.95G/10.31G	CDR odabir	CDR bypass
nisko/0	Visoka/1	9.95G/10.31G	24.33G/25.78G	CDR bypass	CDR odabir
nisko/0	nisko/0	9.95G/10.31G	9.95G/10.31G	CDR bypass	CDR bypass

Informacije o naručivanju

Broj dijela	Opis
SFP{0}}G-LR	25Gbps SFP28 primopredajnik, Single Mode, 10km Reach

FAQ

1. Možete li staviti SFP+ u SFP28 port?

O: Da, ali kada je povezan na SFP + primopredajnik, ovaj port može podržati samo do 10Gbps internet brzine.

2. Šta je QSFP28 i SFP28?

O: Oba imaju različite veličine i standarde protokola. SFP28 modul je definisan kao podržava brzinu prijenosa jednog vozila od 25GB, a QSFP28 podržava četiri kanala od 25Gbit/s sa ukupnom brzinom prijenosa podataka od 100G

3. Kojom brzinom podržava SFP28?

O: SFP 28 optički modul ima brzinu prijenosa od 25Gbps, koristeći LC konektor.
