Opis

Tehnički parametri

D-net-ova usluga optičkog primopredajnog modula

● pomoć pri kompatibilnosti:D-NET nudi usluge kompatibilnosti kako bi osigurao da su optički moduli kompatibilni s opremom vodećih proizvođača.
● Personalizirane usluge:D-NET nudi opcije prilagođavanja OEM-a za svoje proizvode. Na zahtjev kupci mogu dobiti logotipe u boji prilagođene njihovim potrebama.
● Standardni rok isporuke:3 dana
● Opsežna rješenja za dostavu:D-NET sarađuje sa visoko renomiranim kurirskim kompanijama kao što su SF, FedEx, DHL, UPS i druge kako bi osigurao pouzdane usluge dostave.

Karakteristike

● Referenca se odnosi na IEEE Std 802.3-2005 za Gigabit Ethernet 1000Base-LX, koji sadrži:

● Specifikacije koje se pridržavaju SFF-8074i i SFF-8472, revizija 9.5

● Dostupnost digitalnog dijagnostičkog nadzora

● Upotreba nehlađenog 1310nm DFB lasera

● Linkovi za prenos podataka sposobne do 1,25 Gb/s u oba smjera

● Usklađenost sa Duplex LC konektorima

● Potrebno je jednostruko +3.3V DC napajanje

● Otisak SFP-a koji podržava zamenu u toku rada

● Laserski sigurnosni certifikat klase 1

● Opcije za opsege radne temperature:

- Komercijalni: -10 stepen do +70 stepen

- Prošireno: -10 stepen do +85 stepen

- Industrijski: -40 stepen do +85 stepen

● Sposobnost prijenosa do 40 km putem 9/125 µm single-mode vlakna (SMF)

● Usklađenost sa RoHS standardima

Prijave

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625Gb/s Fiber Channel
● Enterprise Router

Detalji o proizvodu

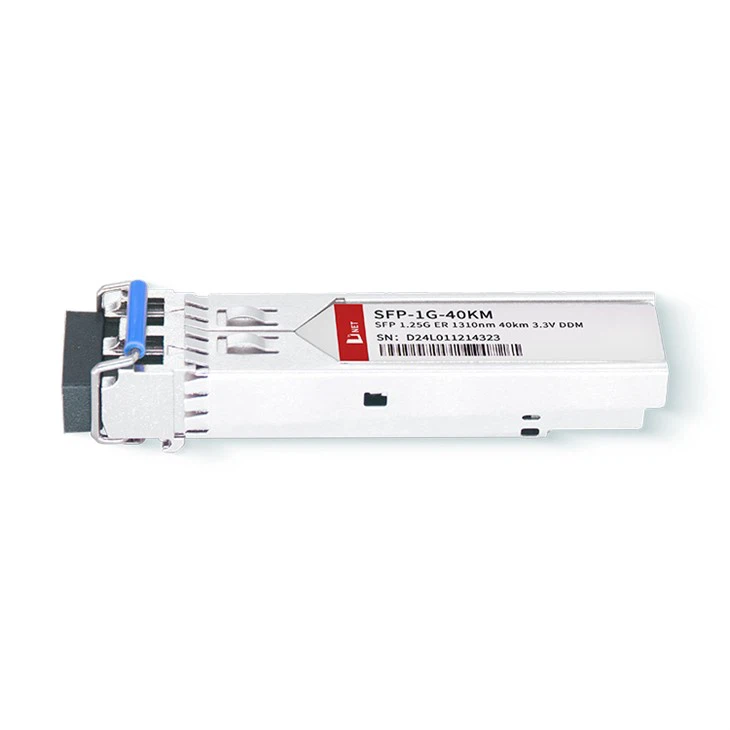

1.25G 1310nm 40km SFP primopredajnik, u skladu sa SFF-8074i i SFF-8472 specifikacijama Small Form Factor Pluggable Multi-Sourcing Agreement (MSA), revizija 9.5, dizajniran je za komunikaciju podataka preko jednog modalnog vlakna sa dosegom do 40 kilometara.

Ovaj SFP primopredajnik podržava zamjenu bez prekida, olakšavajući jednostavne procedure instalacije i zamjene bez ometanja mrežnih aktivnosti. Takođe je kompatibilan sa različitim SFP-baziranim uređajima, omogućavajući besprekornu integraciju u postojeće mrežne postavke.

Popularni tagovi: SFP 1G 1000base ER 40km, Kina SFP 1G 1000base ER 40km proizvođači, dobavljači, fabrika, Sfp-1g-er SFP-1G-LR

Apsolutne maksimalne ocjene

Naprezanja koja prelaze apsolutne maksimalne vrijednosti mogu uzrokovati trajno oštećenje uređaja. Ovo su samo apsolutne ocjene stresa. Funkcionalni rad uređaja se ne podrazumijeva pod ovim ili bilo kojim drugim uvjetima koji su veći od onih navedenih u radnim dijelovima tehničkog lista. Izlaganje apsolutnim maksimalnim ocjenama tokom dužeg perioda može negativno utjecati na pouzdanost uređaja.

Parametar	Simbol	Minimum	Maximum	Jedinica
Temperatura skladištenja	T_S	-40	85	^oC
Relativna vlažnost	RH	5	95	%
Napon napajanja	V_CC	-0.5	4.0	V

Preporučeni radni uvjeti

Parametar		Simbol	Min	Tip	Max	Jedinica
Temperatura radnog kućišta	DNET-03S40-31	T_C	-10	25	70	^oC
	DNET{0}}S{1}}E	T_C	-10	25	85	^oC
	DNET{0}}S{1}}I	T_C	-40	25	85	^oC
Napon napajanja		V_CC	3.135	3.3	3.465	V
Brzina prenosa podataka		-	-	1.25 1.0625	-	Gb/s

Električne karakteristike primopredajnika

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica	Bilješke
Modul Supply Current	Icc	-	-	220	mA	-
Diferencijalni ulaz predajnika napon (TD +/-)	-	300	-	2200	mV_P-P	1
Diferencijalni izlazni napon prijemnika (RD +/-)	-	600	-	1200	mV_P-P	2
Izlaz male brzine: Greška predajnika (TX_FAULT) / Gubitak signala (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Niska brzina izlaza: Onemogućavanje predajnika (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Bilješke
1. Interno spojen naizmeničnom strujom i završen na 100Ω diferencijalno opterećenje.
2. Interno spojen naizmeničnom strujom, ali zahteva diferencijalni završetak od 100Ω ili interno za serijalizator/deserijalizator.
3. Spolja podignut sa 4.7KΩ-10KΩ otpornikom na matičnoj ploči na VCCT,R.
4. Mod_Def1 i Mod_Def2 se moraju povući spolja sa 4.7KΩ-10KΩ otpornikom na matičnoj ploči na V_CCT,R.

Optičke karakteristike predajnika

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica	Bilješke
Pokrenite Optical Power	Po	-5	-2.5	0	dBm	-
Centralni opseg talasnih dužina	λc	1280	1310	1340	nm	-
Omjer izumiranja	EX	9	-	-	dB	-
Spektralna širina (-20dB)	Δλ	-	-	1	nm	-
Omjer potiskivanja bočnog načina rada	SMSR	30	-	-	dB	-
Totalni trepet	TJ	-	-	266	ps	-
Kazna disperzije	-	-	-	1	dB	-
Optičko vrijeme rasta/padanja	T_porasti/T_pada	-	-	260	ps	-
Pout @TX-Disable Asserted	P_off	-	-	-45	dBm	-
Eye Diagram	IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX kompatibilan

Informacije o naručivanju

Broj dijela	Opis
SFP{0}}G-40KM	1.25Gb/s Single-Mode SFP primopredajnik 1000BASE-LX40

FAQ

1. Koja je razlika između 1310 i 850 SFP?
O: D-net-ova talasna dužina od 850 nm je pogodna za upotrebu u višemodnim SFP-ovima, sa daljinom prijenosa ograničenom na ispod 2 KM. S druge strane, talasna dužina 1310/1550nm je prikladna za single-mode SFP-ove, omogućavajući udaljenosti prijenosa većim od 2 KM.

2. Za šta se koristi talasna dužina 1310?
O: Talasna dužina od 1310 nm se uglavnom koristi za prijenos na srednje i velike udaljenosti, od čega 1310 nm (SM, single mode, veliki gubitak tokom prijenosa, ali mala disperzija, općenito se koristi za prijenos unutar 40 km).

3. Koja je brzina 1000BASE-LX SFP-a?
O: D-net 1000BASE-LX40 SFP radi sa brzinom prenosa od 1,25 gigabita u sekundi, koristi radnu talasnu dužinu od 1310 nanometara i sposoban je za prenos podataka na udaljenosti od 40 kilometara.
