Opis

Tehnički parametri

Karakteristike

● Radna brzina podataka do 25,78 Gbps
● Udaljenost prijenosa do 10 km
● Visoka osetljivost Pin fotodioda i TIA
● LC duplex konektor
● 20-pinski konektor koji se može priključiti na toplo
● Mala potrošnja energije<1 W
● -20 do 70 stepeni u širokom opsegu radne temperature
● Jednostruko +3.3V±5% napajanje
● U skladu sa SFF-8472
● Potpuno usklađen sa RoHS

Detalji o proizvodu

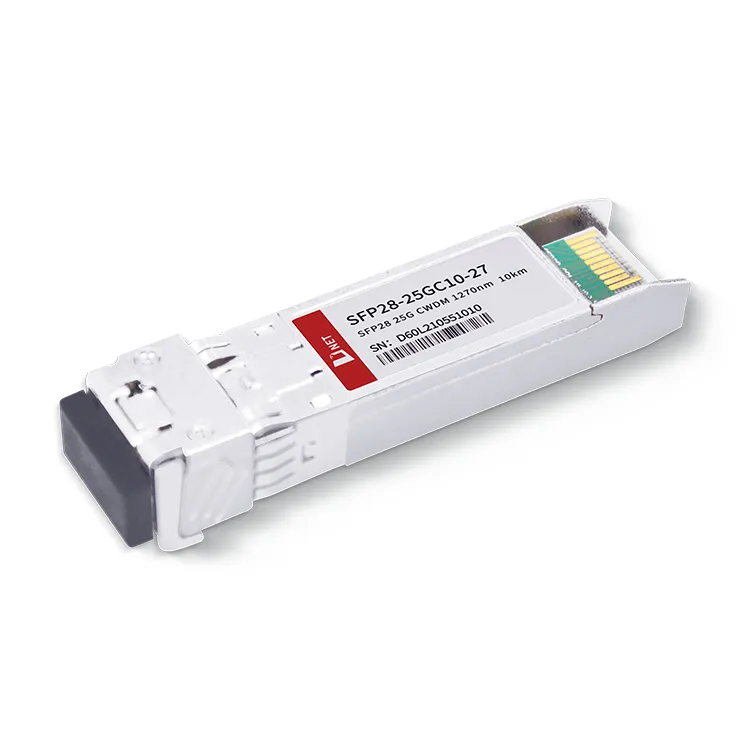

D-net-ov 25G CWDM 1270nm 10KM modul koristi CWDM DML laser i PIN prijemnik. I njegov prijemni i prenosni kanal sadrže ugrađeno CDR kolo koje može podržati maksimalnu brzinu do 25,78 Gbps. 25G 1270nm 10KM optički primopredajnik u boji dizajniran je za očuvanje resursa vlakana, čime se efektivno smanjuju ukupni operativni troškovi za pružaoce usluga. 25G 1270nm 10KM modul pridržava se SFF-8472 i RoHS standarda. 25G SFP28 CWDM 10KM primopredajni modul nalazi široku primjenu u međusobnoj povezanosti podatkovnih centara, mrežama optičkog prijenosa komunikacijskih operatera, mrežama bežičnog povezivanja baznih stanica i poslovnim Ethernet scenarijima.

Popularni tagovi: SFP28 CWDM 1270nm primopredajni modul, Kina SFP28 CWDM 1270nm primopredajni modul proizvođači, dobavljači, tvornica, SFP28-25G-СР

Apsolutne maksimalne ocjene

Parametar	Simbol	Jedinica	Min	Max
Raspon temperature skladištenja	Ts	^oC	-40	85
Relativna vlažnost	RH	%	0	95
Maksimalni napon napajanja	Vcc3	V	-0.5	4.0

Preporučeni radni uvjeti

Parametar	Simbol	Jedinica	Min	Tip	Max
Raspon temperature radnog kućišta	Tc	^oC	-20		70
Napon napajanja	Vcc	V	3.14	3.3	3.46
Bit Rate	BR	Gb/s		25.78
Bit Error Ratio	BER				5*10^-5
Maksimalna podržana dužina veze	L	Km			10

Definicija električnih priključaka

Parametar	Simbol	Jedinica	Min	Tip	Max	Napomena
Napon napajanja	V_CC	V	3.14	3.3	3.46
Potrošnja energije	P	mW			1000
Predajnik
Ulazna diferencijalna impedansa	R_IN	Ω		100
Jednostrani unos podataka Swing	V_IN	mVp-p	90		450
Napon onemogućavanja prijenosa	V_DIS	V	2		V_CCHOST
Transmit Enable Voltage	V_EN	V	V_EE		V_EE+0.8
Transmit Fault Assert Voltage	V_FA	V	2		V_CCHOST
Transmit Fault De-Assert Voltage	V_FDA	V	V_EE		V_EE+0.4
Prijemnik
Single-ended Data Output Swing	V_OD	mVp-p	200		450
LOS greška	V_LOSFT	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Optičke karakteristike

(Tc=0 do 70 oC i Vcc= 3.14 do 3,46V)

Parametar	Simbol	Jedinica	Min	Tip	Max	Napomena
Nominalna talasna dužina	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Wavelength Drift	Δλ	nm	-6.5		+6.5
Prosječna izlazna snaga	Pav	dBm	-3		2
Spektralna širina (-20dB)	s	nm			1
Omjer izumiranja	ER	dB	3.5
Omjer potiskivanja bočnog načina rada	SMSR	dB	30
Prosječna snaga pokretanja isključenog predajnika	POFF	dBm			-30
Relativni intenzitet buke	RIN	dB/Hz			-128
Centralna talasna dužina	λC	nm	1260		1620
Osjetljivost prijemnika (OMA)	RSENSE	dBm			-11.3	1
Preopterećenje prijemnika (OMA)	Pmax	dBm	2.2
Optički povratni gubitak		dB			-26
LOS Assert	LOSA	dBm	-30
LOS De-Asert LOS	LOSD	dBm			-17
LOS histereza		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 i BER bolji od ili jednak 5E-5;

Informacije o naručivanju

Broj dijela	Opis
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optički primopredajnik

FAQ

1. Šta je 25G SFP28 port?

O: D-NET-ov SFP28 port je za 25G brzi port slične veličine kao 10G SFP+ port.

2. Da li je SFP28 Ethernet?

O: Ethernet SFP28 je za kupce koji postavljaju 25GbE, SFP28 modul, baziran na obliku paketa SFP+, podržava 25G Ethernet standard. Povratna kompatibilnost sa 10GbE pruža prirodni put migracije za korisnike kojima je potrebna veća propusnost.
