Opis

Tehnički parametri

Karakteristike

● U skladu sa IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Specifikacije prema SFF-8074i i
SFF-8472, revizija 9.5
● Dostupan je digitalni dijagnostički nadzor
● Nehlađeni 1310nm Fabry-Perot (FP) laser
● Dvosmerne veze za prenos podataka do 1,25 Gb/s
● Duplex LC konektor kompatibilan
● Jednostruko +3.3V DC napajanje
● SFP otisak koji se može priključiti na toplo
● Laserska sigurnost klase 1 sertifikovana
● Opcije radne temperature
(Komercijalno) -10oC do +70oC
-(Prošireno) -10oC do +85oC
(Industrijski) -40oC do +85oC
● Do 10 km na 9/125 µm SMF
● Usklađen sa RoHS

Prijave

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625Gb/s Fiber Channel
● Enterprise Router

Detalji o proizvodu

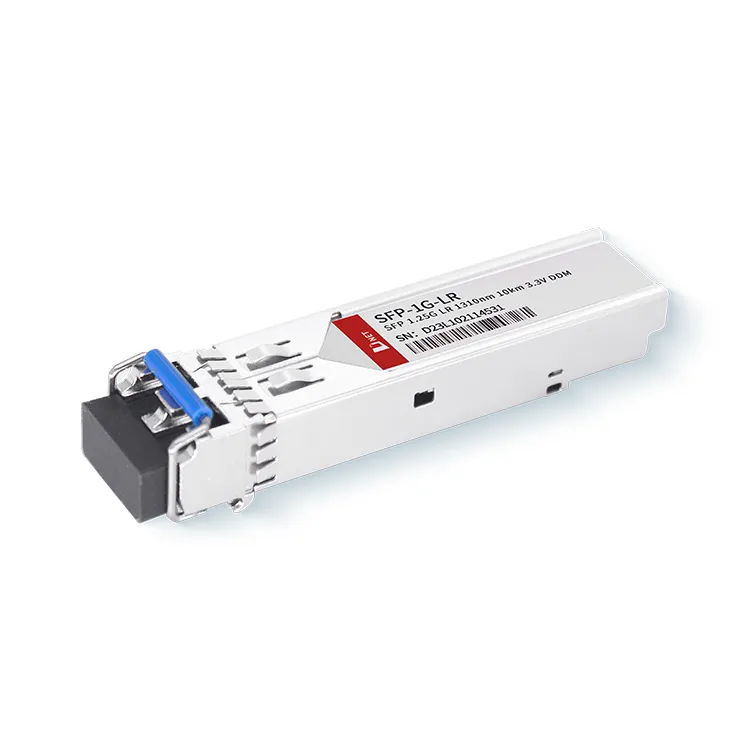

1.25G 1310nm 10km SFP optički modul je svestrano i pouzdano rješenje za optičke komunikacione mreže, koje nudi brzi prijenos podataka na velike udaljenosti uz odličan kvalitet signala i stabilnost. Usklađeni su sa IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX i Fibre Channel FC- PI-2 Rev.8.0.

Popularni tagovi: SFP 1G 1000base LR 10km 1310nm, Kina SFP 1G 1000base LR 10km 1310nm proizvođači, dobavljači, fabrika, сәнәғәт-класс sfp трансивер

Apsolutne maksimalne ocjene

Naprezanja koja prelaze apsolutne maksimalne vrijednosti mogu uzrokovati trajno oštećenje uređaja. Ovo su samo apsolutne ocjene stresa. Funkcionalni rad uređaja se ne podrazumijeva pod ovim ili bilo kojim drugim uvjetima koji su veći od onih navedenih u radnim dijelovima tehničkog lista. Izlaganje apsolutnim maksimalnim ocjenama tokom dužeg perioda može negativno utjecati na pouzdanost uređaja.

Parametar	Simbol	Minimum	Maximum	Jedinica
Temperatura skladištenja	T_S	-40	85	^oC
Relativna vlažnost	RH	5	95	%
Napon napajanja	V_CC	-0.5	4.0	V

Preporučeni radni uvjeti

Parametar		Simbol	Min	Tip	Max	Jedinica
Temperatura radnog kućišta	DNET-03S10-31	T_C	-10	25	70	^oC
Temperatura radnog kućišta	DNET{0}}S{1}}I	T_C	-40	25	85	^oC
Napon napajanja		V_CC	3.135	3.3	3.465	V
Brzina prenosa podataka		-	-	1.25 1.0625	-	Gb/s

Električne karakteristike primopredajnika

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica	Bilješke
Modul Supply Current	Icc	-	-	220	mA	-
Diferencijalni ulaz predajnika napon (TD +/-)	-	300	-	2200	mV_P-P	1
Diferencijalni izlazni napon prijemnika (RD +/-)	-	600	-	1200	mV_P-P	2
Izlaz male brzine: Greška predajnika (TX_FAULT) / Gubitak signala (LOS)	VOH	2.0	-	Vcc	V	3
	VOL	0	-	0.8	V	-
Niska brzina izlaza: Onemogućavanje predajnika (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Bilješke
1. Interno spojen naizmeničnom strujom i završen na 100Ω diferencijalno opterećenje.
2. Interno spojen naizmeničnom strujom, ali zahteva diferencijalni završetak od 100Ω ili interno za serijalizator/deserijalizator.
3. Spolja povučen sa 4.7KΩ-10KΩ otpornikom na matičnoj ploči na VCCT,R.
4. Mod_Def1 i Mod_Def2 se moraju povući spolja sa 4.7KΩ-10KΩ otpornikom na matičnoj ploči na V_CCT,R.

Optičke karakteristike predajnika

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica	Bilješke
Pokrenite Optical Power	Po	-9	-6	-3	dBm	-
Centralni opseg talasnih dužina	λc	1270	1310	1355	nm	-
Omjer izumiranja	EX	9	-	-	dB	-
spektralna širina (RMS)	Δλ	-	-	4	nm	-
Totalni trepet	TJ	-	-	266	ps	-
Kazna disperzije	-	-	-	1	dB	-
Optičko vrijeme rasta/padanja	T_porasti/T_pada	-	-	260	ps	-
Pout @TX-Disable Asserted	P_isključeno	-	-	-45	dBm	-

Informacije o naručivanju

Broj dijela	Opis
SFP{0}}G-10KM	1.25Gb/s Single-Mode SFP primopredajnik 1000BASE-LX

Opis proizvoda

1. Koji opseg je 1310nm?
O: Pripada "o-bandu", koristeći opseg talasnih dužina vlakana na 1260-1360nm, 1310nm diodnih lasera.

2. Koliko daleko može ići 1G LX SFP?
O: 1,25Gb/s Single-Mode SFP primopredajnik 1000BASE-LX, to je standardni 1310nm LX SFP optički modul i udaljenost prijenosa može doseći i do 10 km. Radi pri brzini podataka od 1,25 Gbps.

3. Šta LX znači na SFP-u?
O: LX predstavlja prijenos na velike udaljenosti, radi na {{0}}nm (obično 1310nm), usklađen je sa IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX i Fibre Channel FC- PI{{ 7}} Rev.8.0.
