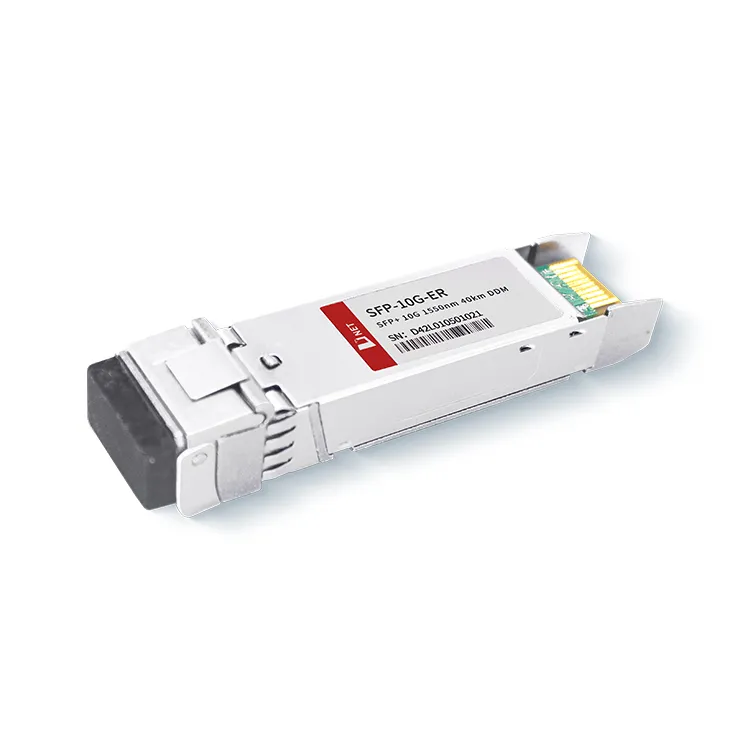

10G SFP+ ER 40KM primopredajni modul ima digitalnu dijagnostičku funkciju koja omogućava praćenje operativnog statusa modula i parametara performansi u realnom vremenu. 10G 40KM 1310nm modul je idealan za prijenos optičkim vlaknima i ispunjava zahtjeve za prijenos mreže na srednje i velike udaljenosti 10G Etherneta.

Popularni tagovi: SFP+10G 1310nm ER 40KM primopredajni modul, Kina SFP+10G 1310nm ER 40KM primopredajni modul proizvođači, dobavljači, fabrika, ғәҙәттән тыш хәлдәрҙе тергеҙеү селтәре sfp+ трансивер, идара итеүсе юл sfp+ трансивер, миссия-критик селтәр sfp+ трансивер, артыҡ селтәр sfp+ трансивер, үҙ-үҙен тикшергән юл sfp+ трансивер, SFP-10G-ZR

Apsolutne maksimalne ocjene

Parametar		Simbol	Min.	Tipično	Max.	Jedinica
Temperatura skladištenja		T_S	-40		+85	stepen
Radna temperatura kućišta	Komercijalni	T_A	0		70	stepen
Radna temperatura kućišta	Industrial	T_A	-40		+85	stepen
Maksimalni napon napajanja		Vcc	-0.5		4	V
Relativna vlažnost		RH	0		85	%

Električne karakteristike

(TOP=0 do 70 stepeni, VCC=3.135 do 3.465 volti)

Parametar	Simbol	Min.	Tipično	Max.	Jedinica	Napomena
Napon napajanja	Vcc	3.135		3.465	V
Supply Current	Icc			400	mA
Potrošnja energije	P			1.5	W
Sekcija predajnika
Ulazna diferencijalna impedansa	R_in		100		Ω	1
Tolerancija jednosmjernog napona Tx ulaza (Ref. VeeT)	V	-0.3		4	V
Promena diferencijalnog ulaznog napona	Vin,pp	180		700	mV	2
Napon onemogućavanja prijenosa	V_D	2		Vcc	V	3
Transmit Enable Voltage	V_EN	Vee		Vee+0.8	V
Receiver Section
Tolerancija jednostrukog izlaznog napona	V	-0.3		4	V
Rx izlazni diferencijalni napon	Vo	300		850	mV
Vrijeme porasta i pada izlaza Rx	Tr/Tf	30			ps	4
LOS greška	V_{LOS greška}	2		Vcc_HOST	V	5
LOS Normal	V_{LOS norma}	Vee		Vee+0.8	V	5

Napomena
1. Povežite se direktno na pin za ulaz TX podataka. AC spojnica od pina do IC drajvera lasera.
2. Prema SFF-8431 verziji 3.0
3. U diferencijal završava na 100 oma.

Optički parametri

(TOP=0 do 70 stepeni, VCC=3.135 do 3.465 volti)

Parametar	Simbol	Min.	Tipično	Max.	Jedinica	Napomena
Sekcija predajnika
Centralna talasna dužina	λt	1530	1550	1565	nm
spektralna širina	△λ			0.3	nm
Prosječna optička snaga	Pavg	-1		+4	dBm	1
Optička snaga OMA	Poma	-2.1			dBm
Laser Off Power	Poff			-30	dBm
Omjer izumiranja	ER	6			dB
Kazna disperzije predajnika	TDP			3.0	dB	2
Relativni intenzitet buke	Rin			-128	dB/Hz	3
Tolerancija gubitka optičkog povrata		20			dB
Receiver Section
Centralna talasna dužina	λr	1260		1600	nm
Osetljivost prijemnika	Sen			-16	dBm	4
Osjetljivost na stres (OMA)	Sen_ST			-14	dBm	4
Los Assert	LOS_A	-27		-	dBm
Los Dessert	LOS_D			-17	dBm
Los Hysteresis	LOS_H	0.5			dB
Preopterećenje	Sat	0			dBm	5
Reflectance prijemnika	Rrx			-26	dB

Napomena
1. Podaci o prosječnoj snazi su samo informativni, prema IEEE802.3ae.
2. Uvjeti testiranja prijemnika pod stresom prema IEEE802.3ae. CSRS testiranje zahtijeva da matična ploča bude kompatibilna sa SFF-8431.
3. Preopterećenje prijemnika navedeno u OMA i pod najgorim opsežnim stresnim stanjem.

Informacije o naručivanju

Broj dijela	Opis
SFP{0}}G-ER	10G SFP+ ER 40KM primopredajni modul, Hot Pluggable, Duplex LC, +3.3V, 1310nm EML, Single mode

FAQ

1. Koji je domet 10G ER SFP-a?
O: D-NET-ov 10G 40KM 1310nm može prenositi do 40km kroz single-mode optičko vlakno. Široko se koristi u prijenosu mreže na području čovjeka i baznih stanica.

2. Koja je razlika između 10GBASE-LR i ER?
O: D-net-ov 10G-LR ima daljinu prijenosa od 10 km na jednomodnom optičkom vlaknu sa talasnom dužinom od 1310 nm. SFP+ ER 40KM modul je do 40 km preko single-mode vlakna. Veze manje od 20 km moraju propasti zbog snage lasera.
